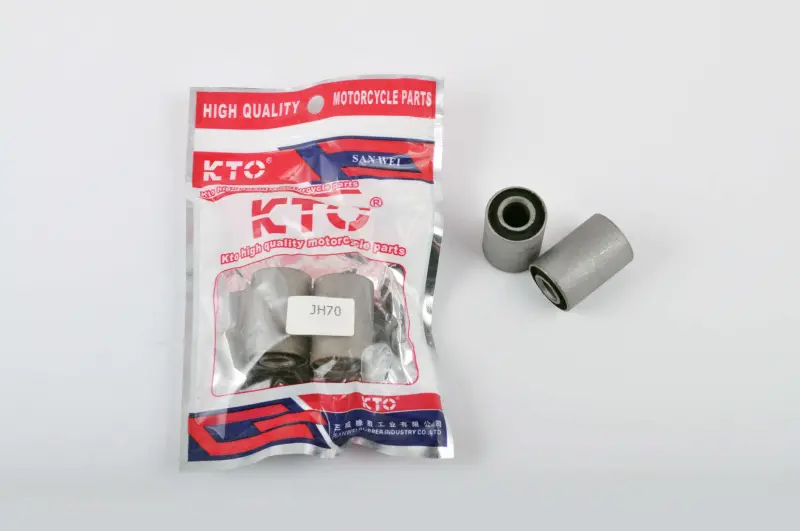

Сайлентблоки маятника Delta KTO, 23×33/35×10 мм, пара

Сайлентблоки маятника Delta KTO 23×33/35×10 мм

Комплект из двух резинометаллических сайлентблоков предназначен для шарнирного крепления маятника мопеда Delta. Упругая часть каждой детали разделяет соединенные металлические части, воспринимает возникающие при движении колебания и помогает уменьшать передачу ударов и шума от задней подвески. Внутренняя втулка служит опорой для оси крепления, а наружная цилиндрическая поверхность устанавливается в посадочное место маятника.

Размерное обозначение комплекта — 23×33/35×10 мм (D×L×d). При подборе необходимо сопоставить все значения: наружный диаметр 23 мм, длины 33 и 35 мм, а также внутренний диаметр 10 мм. Разница даже по одному параметру может помешать правильной посадке, создать зазор либо чрезмерный натяг. Название модели само по себе не заменяет проверку размеров: у мопедов семейства Delta встречаются детали разных исполнений, поэтому ориентироваться следует на фактические параметры установленной пары и посадочных мест.

Назначение и признаки износа

Сайлентблоки находятся в точке соединения маятника с рамой и позволяют подвеске перемещаться без жесткого металлического контакта в шарнире. Исправная упругая вставка удерживает внутреннюю втулку в заданном положении и компенсирует небольшие угловые перемещения, возникающие во время работы подвески. Комплект из двух деталей рассчитан на обслуживание обеих сторон крепления маятника, что позволяет восстановить соединение симметрично.

Проверка требуется при появлении стука в районе оси маятника, ощутимой боковой подвижности задней части, растрескивания или отслоения упругой вставки, а также смещения внутренней втулки относительно наружной части. Такие симптомы следует оценивать вместе с состоянием оси, крепежа и посадочных поверхностей: похожий люфт может возникать не только из-за сайлентблоков. Если одна деталь пары заметно изношена, разумно осмотреть вторую при разборке того же соединения.

Что проверить перед установкой

• Посадочный диаметр: отверстие маятника должно соответствовать наружному размеру 23 мм без выработки, овальности и поврежденных кромок.
• Ось крепления: внутренний диаметр 10 мм необходимо сопоставить с осью или болтом, установленным на конкретном мопеде.
• Длину деталей: значения 33/35 мм следует сравнить со снятым сайлентблоком и шириной места установки.
• Количество: в набор входят два одинаковых по назначению сайлентблока для парной установки в маятник.
• Состояние сопряженных частей: коррозию, заусенцы, деформацию и выраженную выработку посадок нужно устранить до сборки.

Рекомендации по монтажу

Старые сайлентблоки извлекают после снятия нагрузки с задней подвески и разборки крепления маятника. Перед запрессовкой посадочные места очищают и осматривают. Новую деталь необходимо вводить соосно, используя подходящую оправку или прессовый инструмент: перекос при установке способен повредить наружную часть, упругую вставку или кромку посадки. Удары непосредственно по внутренней втулке применять не следует, поскольку они передают нагрузку через упругий слой и могут нарушить положение частей сайлентблока.

После сборки проверяют правильность положения обеих деталей, отсутствие защемления и лишнего бокового люфта, а крепеж затягивают с усилием, предусмотренным документацией конкретной модели мопеда. Этот комплект подходит для ремонта маятника Delta только при совпадении обозначения 23×33/35×10 мм. Предварительное измерение снятых деталей и посадок помогает выбрать нужный вариант и избежать повторной разборки подвески.
