Рычаг сцепления в сборе для Yamaha YBR125

Рычаг сцепления в сборе для Yamaha YBR125

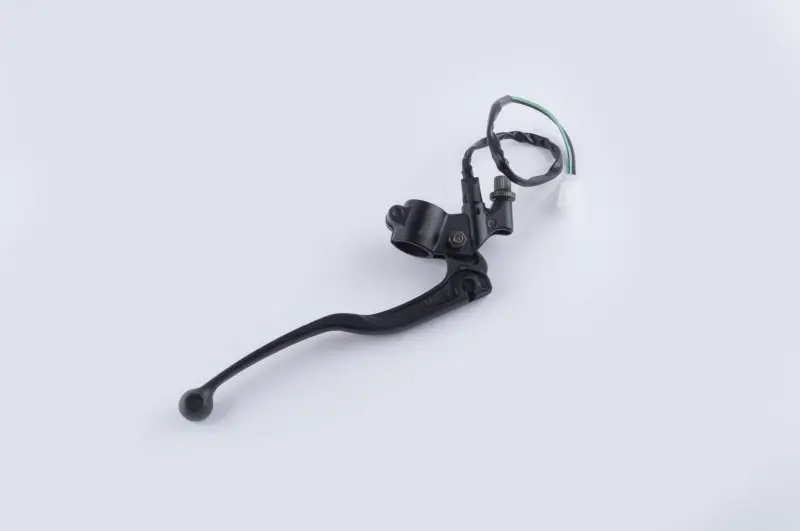

Узел предназначен для управления сцеплением с левой стороны руля Yamaha YBR125. При нажатии рычаг натягивает трос и выключает сцепление, а после отпускания позволяет ему включиться. Такое управление используется при начале движения, остановке и переключении передач. Товар представляет собой не отдельную ручку, а собранную конструкцию с рычагом, кронштейном крепления на руль, регулировочной частью троса и выключателем с проводами.

Конструкция и назначение

Кронштейн фиксирует механизм на руле и образует опору для поворотного рычага. Длинная форма ручки позволяет управлять сцеплением пальцами левой руки. На входе троса расположен резьбовой регулятор с контргайкой: он служит для настройки свободного хода непосредственно возле рычага. Встроенный выключатель относится к системе блокировки зажигания мотоцикла, поэтому электрическое подключение узла также необходимо учитывать при подборе и монтаже.

• рычаг и кронштейн собраны в одном узле, что позволяет заменить поврежденную рукояточную конструкцию целиком;
• резьбовой регулятор дает возможность настроить свободный ход троса после установки;
• контргайка удерживает выбранное положение регулятора во время эксплуатации;
• встроенный выключатель сохраняет предусмотренное конструкцией Yamaha взаимодействие рычага с системой блокировки зажигания;
• черное исполнение сочетается со штатными органами управления на руле.

Когда требуется замена

Установку нового узла рассматривают при сломанном или погнутом рычаге, поврежденном кронштейне, чрезмерном люфте в точке поворота, неисправности выключателя либо дефекте резьбового регулятора. Причиной неудобного управления может быть и трос: его заедание, неправильная прокладка или нарушенная регулировка не устраняются одной заменой рычага. Перед монтажом следует проверить состояние троса, наконечника, оболочки и нижней регулировочной части привода.

Что сравнить перед выбором

Название модели является основным ориентиром, но Yamaha YBR125 выпускалась в разных версиях. Старую деталь следует сравнить с новым узлом по форме кронштейна, расположению шарнира, способу крепления на руле, посадке наконечника троса, направлению его выхода и конфигурации проводов выключателя. Также учитывают расположение левого пульта и рукоятки: после установки рычаг должен свободно перемещаться и не соприкасаться с соседними органами управления.

• проверьте точную модель, год выпуска и модификацию мотоцикла;
• сопоставьте форму и размеры посадочной части кронштейна;
• сравните крепление троса и положение регулировочного винта;
• убедитесь в совпадении количества проводов и способа их подключения;
• оцените геометрию рычага и расположение его шарнирного крепежа.

Установка и регулировка

Перед снятием старой конструкции полезно зафиксировать маршрут троса и проводов. Новый кронштейн устанавливают без перекоса, трос проводят по штатному маршруту, а проводку укладывают без натяжения и защемления. Шарнир должен двигаться свободно, а корпус — сохранять устойчивое положение на руле. После сборки регулируют свободный ход и затягивают контргайку.

Руководства Yamaha для YBR125 указывают свободный ход рычага 10–15 мм, измеряемый на его конце. Значение необходимо сопоставить с руководством конкретной версии мотоцикла. После настройки руль поворачивают в обе стороны и проверяют, не изменяется ли натяжение троса и не натягиваются ли провода. Рычаг должен возвращаться без заеданий, сцепление — полностью включаться после отпускания и выключаться при нажатии. Такой контроль помогает убедиться, что узел правильно установлен и готов к штатной работе.
