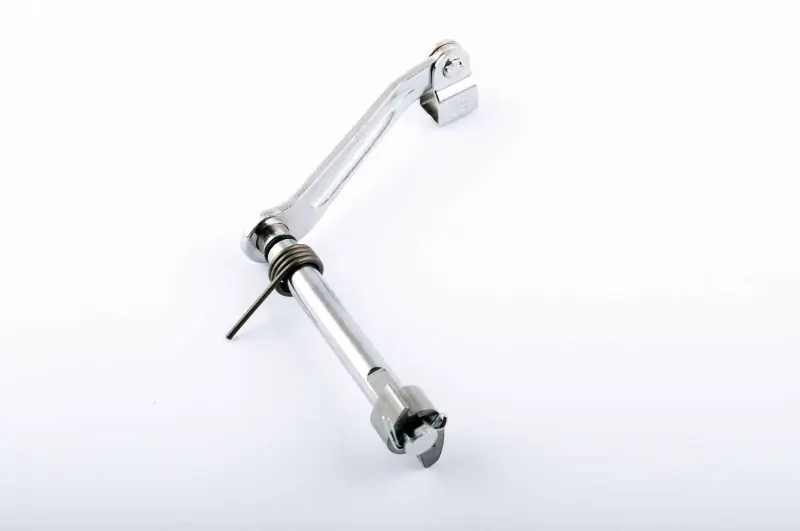

Рычаг включения сцепления 4T CG150 FUJI

Рычаг включения сцепления 4T CG150 FUJI

Рычаг включения сцепления FUJI предназначен для четырехтактных мотоциклетных двигателей семейства CG150. Это приводная деталь механизма выключения сцепления: к наружной части рычага подсоединяется трос, а поворот вала передает усилие на выжимной механизм внутри правой крышки картера. Благодаря этому водитель может разъединять двигатель и коробку передач при переключении, остановке и начале движения.

Назначение и устройство

Конструкция объединяет цилиндрический вал, изогнутый наружный рычаг, рабочий наконечник и возвратную пружину. Когда водитель нажимает ручку сцепления, трос поворачивает рычаг вместе с валом. Рабочая часть воздействует на выжимную деталь, которая освобождает пакет дисков. После отпускания ручки пружина помогает механизму вернуться в исходное положение. Такая компоновка размещает основную часть привода в крышке картера, а наружный рычаг оставляет доступным для соединения и регулировки троса.

Деталь выбирают при износе или повреждении штатного рычага, вала либо его рабочих участков, а также при усталости возвратной пружины. Неисправность привода может проявляться тугим ходом ручки, заеданием механизма, неполным разъединением сцепления или отсутствием нормального возврата. Однако похожие симптомы возникают и из-за загрязненного, поврежденного или неправильно проложенного троса, неверно выставленного свободного хода и дефектов других деталей сцепления. Перед ремонтом желательно проверить привод целиком.

Что учитывать при подборе

• Тип двигателя: исполнение рассчитано на четырехтактную технику семейства CG150 с рабочим объемом 150 см³.
• Форма рычага и вала: сравните изгиб наружной части, общую длину, расположение пружины и конфигурацию обоих наконечников со снятой деталью.
• Посадка в крышке: должны совпадать диаметр и длина рабочих участков вала, положение уплотнения и глубина установки.
• Соединение с механизмом: проверьте форму внутреннего рабочего конца, точку крепления троса и направление действия возвратной пружины.

Товарные каталоги относят эту версию к Honda CG150, Geon Country CG150 и Pantera 150, нескольким моделям Kinlon JL150, Lifan LF150, Loncin LX150, Musstang MT150, Spark SP150, Viper ZS150, Zongshen ZS150 и ZUBR 150ZH. Внутри одной модели могут применяться разные крышки и варианты привода, поэтому название мотоцикла не заменяет сравнение конструкции. Наиболее надежный подбор получается по типу двигателя, форме снятого узла и размерам его посадочных мест.

Установка и проверка после ремонта

Для замены снимают правую крышку картера и отсоединяют трос сцепления. При разборке учитывают положение возвратной пружины, выжимной детали, пружинного штифта и уплотнения. Перед сборкой рычаг и сопряженные компоненты проверяют на износ, деформацию и повреждения; у пружины контролируют целостность и способность возвращать привод. Скользящую поверхность вала устанавливают и смазывают в соответствии с руководством конкретного двигателя, не повреждая кромку уплотнения.

После монтажа необходимо правильно зацепить концы пружины, соединить рабочий паз с выжимной деталью, вернуть трос в штатное положение и отрегулировать свободный ход ручки по требованиям производителя мотоцикла. До поездки проверяют плавность перемещения, уверенный возврат рычага и полное включение и выключение сцепления. Рычаг FUJI подходит для ремонта привода CG150, когда геометрия, посадочные поверхности и соединения совпадают с оригинальной деталью.
