Рычаг включения сцепления 4T CB125/150 JI

Рычаг включения сцепления 4T CB125/150 JI

Рычаг предназначен для механизма управления сцеплением четырехтактных мотоциклов семейства CB с объемом двигателя 125 или 150 см³. Деталь принимает усилие от привода и передает его дальше к механизму сцепления, обеспечивая его включение и выключение. Такая запчасть нужна при ремонте привода, если установленный рычаг деформирован, поврежден, имеет выраженный износ в точках контакта либо больше не обеспечивает нормальный ход сопряженных деталей.

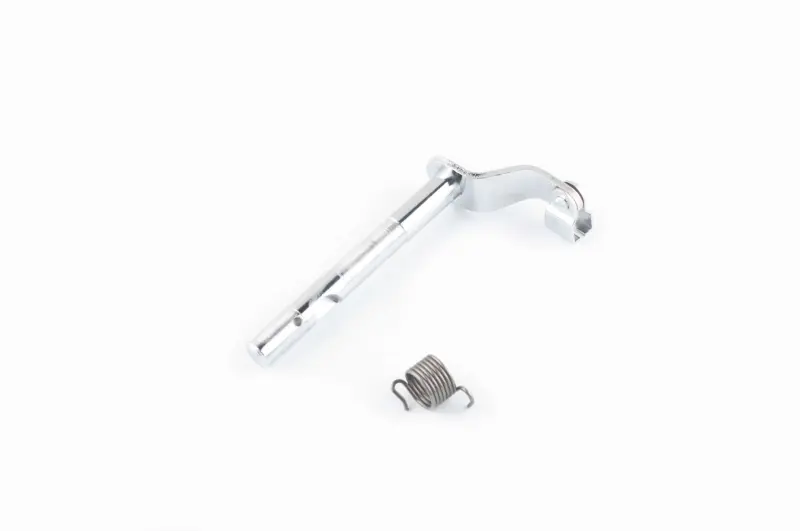

Это не рукоятка на руле, а деталь механизма привода сцепления. Рычаг имеет вытянутую форму с несколькими изгибами и фигурной рабочей частью. Такая геометрия определяет его положение внутри механизма, направление перемещения и взаимодействие с соседними деталями. Поэтому при подборе необходимо сравнить не только обозначение CB125/150, но и форму снятого рычага: общую длину, направление изгибов, конфигурацию обоих концов, расположение опорных и контактных участков.

Совместимость

Модификация JI применяется на китайских четырехтактных мотоциклах классов 125 и 150 см³. В перечень совместимых моделей входят Honda CB125 и CB150, Geon Pantera 150, Kymco Pulsar 125, Lifan LF125 и LF150, Zongshen ZS125 и ZS150, ZUBR 125ZH и 150ZH, Shineray XY125GY-6 и XY150, Viper V150A Street и Viper ZS150J/ZS125A.

Также деталь заявлена для Kinlon JL150GY-10 и JL150GY-6, Loncin LX150-56A (CR3), LX150-59 (CR5), LX150-70 и LX150GY-10. В пределах одной модели могут встречаться разные годы выпуска, версии двигателя и варианты механизма сцепления. Обозначение мотоцикла следует использовать как первый критерий, а окончательное решение принимать после сопоставления конструкции со старой деталью.

Что проверить перед установкой

• Тип двигателя: рычаг рассчитан на четырехтактную мототехнику семейства CB.
• Рабочий объем: применяемость относится к версиям 125 и 150 см³.
• Исполнение: для этой позиции указана модификация JI; варианты с обозначениями ZZQ, CG или другими индексами нельзя считать взаимозаменяемыми без сравнения.
• Геометрия: изгибы, рабочие концы, опорные участки и ориентация рычага должны соответствовать демонтированной детали.
• Сопряженные детали: до сборки необходимо осмотреть места контакта, привод и точки опоры, чтобы новая деталь не работала с поврежденными компонентами.

Перед монтажом рычаг устанавливают в том же положении, в котором находилась исправная штатная деталь. Он должен занимать свое место без принудительного подгибания и перекоса. После сборки проверяют полный и свободный ход механизма, возврат в исходное положение и корректное включение сцепления. Регулировку привода выполняют по требованиям конкретной модели мотоцикла, поскольку допустимый свободный ход может различаться.

Если причиной ремонта стали тугое управление, неполное выключение сцепления или нестабильный ход, одной замены рычага может быть недостаточно. Одновременно стоит проверить привод, регулировку и состояние взаимодействующих деталей. Правильно подобранный рычаг JI восстанавливает предусмотренную геометрию механизма и подходит для планового ремонта совместимых мотоциклов CB125/150 без переделки самой детали.
