Реле-регулятор зарядки Zongshen, Lifan 125/150, 3+3 провода, JIANXING

Реле-регулятор зарядки JIANXING для Zongshen и Lifan 125/150

Реле-регулятор предназначено для системы зарядки мотоциклов с двигателями Zongshen и Lifan класса 125/150. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправный регулятор помогает поддерживать нормальный режим работы аккумулятора, освещения и других потребителей при изменении оборотов двигателя.

Назначение и принцип работы

Напряжение, создаваемое генератором, меняется вместе с частотой вращения двигателя и не может подаваться на аккумулятор без регулирования. Реле-регулятор преобразует поступающий ток и сдерживает чрезмерный рост напряжения. Благодаря этому аккумулятор получает заряд, а лампы и электрооборудование работают без постоянных скачков, вызванных изменением оборотов.

Неисправность этой детали может проявляться слабой зарядкой аккумулятора, быстрым разрядом после поездки, нестабильной яркостью света или чрезмерным напряжением в бортовой сети. Такие симптомы не всегда означают поломку только регулятора: перед заменой также проверяют аккумулятор, генератор, проводку, массу и состояние соединительных контактов.

Конструкция и подключение

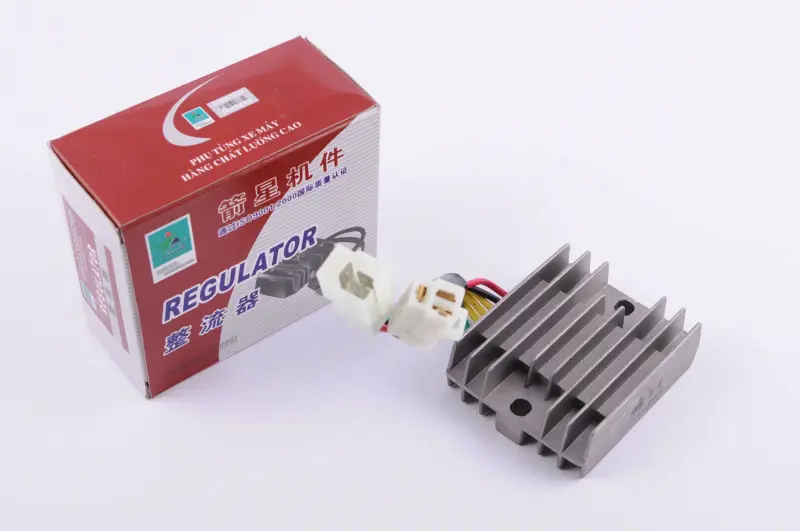

Модель выполнена в ребристом корпусе, который увеличивает площадь отвода тепла во время работы. Провода распределены между двумя штекерными колодками по схеме 3+3. На корпусе предусмотрены отверстия для фиксации детали. Такое исполнение необходимо учитывать при подборе, поскольку реле-регуляторы для внешне похожих двигателей могут различаться количеством проводов, формой колодок, расположением контактов и схемой подключения.

• Тип детали: выпрямитель-регулятор системы зарядки.
• Заявленная применяемость: двигатели Zongshen и Lifan класса 125/150.
• Подключение: шесть проводов, распределённых по двум колодкам 3+3.
• Исполнение: ребристый корпус с проводными выводами и крепёжными отверстиями.
• Марка: JIANXING.

Как правильно подобрать регулятор

Обозначение 125/150 описывает класс двигателей, но само по себе не подтверждает совпадение со всеми модификациями Zongshen или Lifan. Перед заказом сравните старую деталь по числу проводов, количеству колодок, форме разъёмов, расположению контактов и точкам крепления. Особенно важно совпадение схемы 3+3: шестипроводной регулятор с другой компоновкой штекеров может иметь иное назначение контактов.

Цвет проводов удобно использовать как дополнительный ориентир, однако полагаться только на него не стоит: в разных жгутах расцветка может отличаться. Если прежний разъём переделывался или провода отсоединены от колодки, подключение следует сверять со схемой конкретного мотоцикла. Это исключает ошибочное соединение выходов генератора, массы и линии аккумулятора.

Замена и проверка после установки

Перед монтажом отключают питание и осматривают ответную часть разъёмов. Окисленные, ослабленные или перегретые контакты необходимо привести в исправное состояние, иначе даже новое реле не устранит падение напряжения и нагрев соединения. Корпус закрепляют в штатном месте, а проводку укладывают без натяжения, резких перегибов и контакта с горячими либо подвижными деталями мотоцикла.

После установки проверяют зарядное напряжение на аккумуляторе при выключенных потребителях и при разных оборотах, ориентируясь на сервисные данные конкретной модели. Одновременно контролируют стабильность света и отсутствие нагрева в штекерных соединениях. Если зарядка остаётся слабой или напряжение продолжает резко меняться, требуется диагностика генератора, проводки, массы и аккумулятора. Реле-регулятор JIANXING подходит для ремонта системы зарядки тогда, когда исходная деталь соответствует исполнению 3+3 и совпадает по разъёмам и назначению контактов.
