Реле-регулятор зарядки STAR для Yamaha YBR125 и WY125

Реле-регулятор предназначено для системы зарядки мотоциклов Yamaha YBR125 и WY125. Деталь объединяет функции выпрямителя и регулятора: принимает переменный ток от генератора, преобразует его в постоянный и удерживает выходное напряжение в диапазоне, необходимом для зарядки аккумулятора и питания бортового электрооборудования. Исправная работа этого компонента помогает аккумулятору восполнять заряд во время движения, а освещению и другим потребителям — получать стабильное питание.

Назначение и конструкция

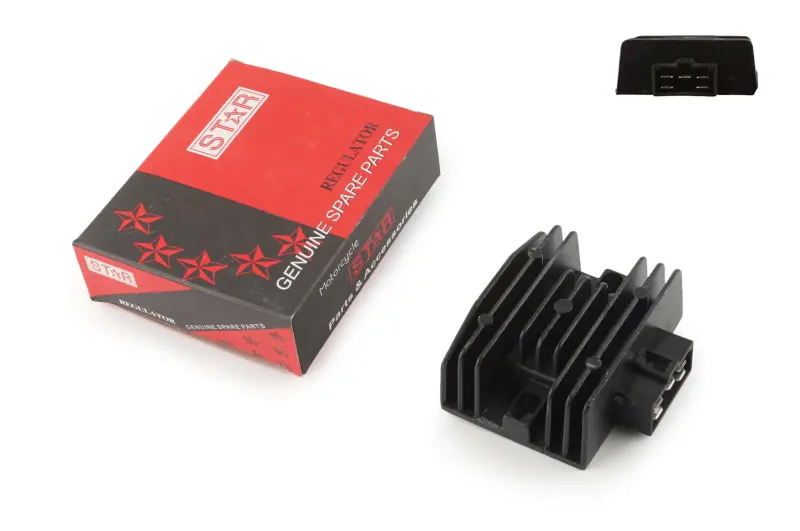

Корпус выполнен с выраженными ребрами, увеличивающими площадь отвода тепла при работе электроники. На корпусе предусмотрены монтажные отверстия, а подключение выполняется через встроенный разъем. Такая компоновка рассчитана на стационарную установку в штатном месте мотоцикла. Разъем должен соединяться без перекоса и чрезмерного усилия: несовпадение формы колодки или расположения контактов указывает на другую версию детали.

Регулятор участвует в работе всей системы зарядки, поэтому его неисправность может проявляться по-разному. Типичные поводы для диагностики — аккумулятор быстро разряжается после поездок, заряд появляется только на повышенных оборотах, напряжение заметно меняется вместе с частотой вращения двигателя, лампы светят нестабильно либо аккумулятор получает чрезмерный заряд. Эти признаки не всегда означают поломку именно регулятора: аналогичные симптомы возникают при повреждении проводки, окислении контактов, неисправности генератора или изношенном аккумуляторе.

Как проверить совместимость

Обозначений YBR125 или WY125 недостаточно для выбора без дополнительной сверки, поскольку электрическое оснащение мотоцикла может различаться в зависимости от года, рынка и модификации. Перед установкой сравните новую деталь со снятым регулятором по форме корпуса, расположению монтажных отверстий, габаритам, конфигурации разъема, числу контактов и их назначению. Колодка проводки должна подходить к разъему без переделки, а корпус — занимать штатное положение без натяжения проводов и контакта с соседними деталями.

• Тип детали: совмещенный выпрямитель и регулятор напряжения системы зарядки.
• Заявленная применяемость: Yamaha YBR125 и WY125.
• Исполнение: ребристый корпус, встроенная контактная колодка и отверстия для крепления.
• Задача: преобразование тока генератора и регулирование напряжения для аккумулятора и бортового оборудования.

Диагностика и установка

До замены полезно измерить напряжение на выводах аккумулятора при заглушенном и работающем двигателе, а затем проверить генератор, проводку, массу и состояние контактной колодки. Такой порядок помогает не заменить исправную деталь из-за плохого соединения или другой неисправности. Потемневшие контакты, следы перегрева, зеленоватые окислы и ослабленные клеммы требуют устранения до подключения нового регулятора.

Монтаж выполняют при отключенном аккумуляторе. Разъем и ответную колодку очищают от загрязнений, проверяют фиксацию каждой клеммы и отсутствие повреждений изоляции. Реле-регулятор закрепляют в предусмотренном месте так, чтобы корпус не болтался, провода не были натянуты, а ребра не перекрывались посторонними предметами. После подключения контролируют зарядное напряжение на разных оборотах и убеждаются, что разъем не нагревается из-за слабого контакта.

Эта модель подходит для ремонта системы зарядки YBR125 или WY125 при точном совпадении разъема, распиновки и крепления. Тщательная сверка перед монтажом особенно важна для мотоциклов с неизвестным годом выпуска, замененной проводкой или ранее установленным нештатным электрооборудованием.
