Реле-регулятор зарядки Honda XLV 750 / NX 650

Реле-регулятор зарядки Honda XLV 750 / NX 650

Реле-регулятор предназначен для обслуживания системы зарядки мотоциклов Honda XLV 750 и NX 650. Деталь объединяет функции выпрямителя и регулятора: принимает переменный ток от генератора, преобразует его в постоянный и удерживает выходное напряжение на уровне, необходимом для зарядки аккумулятора и питания бортового оборудования. Исправная работа этого компонента особенно важна при эксплуатации со светом, указателями поворота и другими потребителями, которые зависят от стабильного питания.

Конструкция и назначение

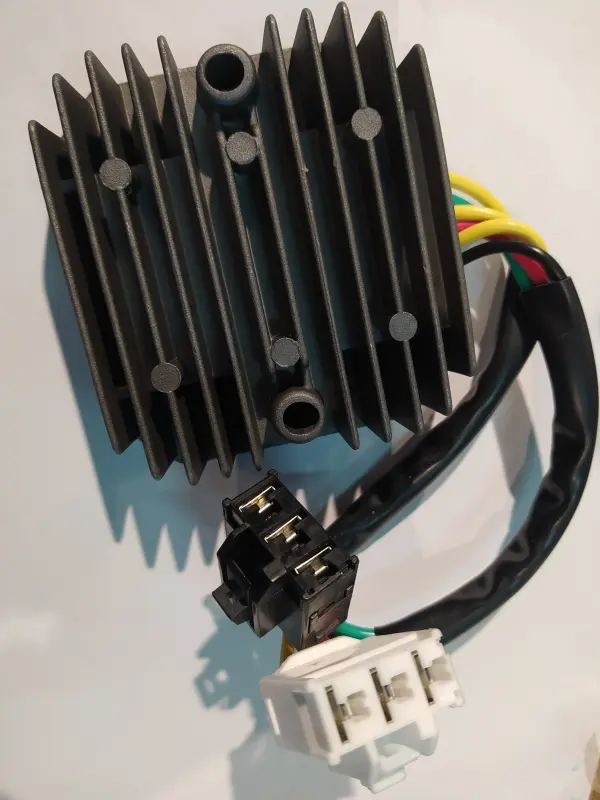

Модуль выполнен в ребристом корпусе, увеличивающем площадь отвода тепла. Для подключения предусмотрены два жгута с отдельными разъемами конфигурации 5+3 контакта. Корпус имеет две монтажные точки для фиксации на штатном месте. Такая компоновка позволяет устанавливать регулятор без объединения всех проводов в один разъем, однако перед покупкой необходимо сопоставить расположение контактов, форму колодок, расцветку проводов и крепления с деталью, снятой с конкретного мотоцикла.

Что проверить при подборе

• Модель и модификацию мотоцикла. Названия XLV 750 и NX 650 охватывают технику разных годов и исполнений, поэтому одного совпадения объема двигателя недостаточно.
• Конфигурацию подключения. У этой версии два разъема и восемь контактных позиций по схеме 5+3. Колодки должны совпадать по форме, фиксаторам и расположению контактов.
• Проводку снятой детали. Сопоставьте количество проводов, их распределение между колодками и назначение каждого контакта по схеме мотоцикла. Ориентироваться только на цвет проводов при переделанной проводке нельзя.
• Монтажную геометрию. Проверьте расстояние между точками крепления, доступное место для ребристого корпуса и направление выхода жгутов, чтобы провода не натягивались и не касались горячих либо подвижных частей.
• Состояние ответных разъемов. Потемневшие контакты, следы нагрева, окисление и ослабленные клеммы нужно устранить до установки исправного регулятора, иначе переходное сопротивление сохранит нагрев и нестабильную зарядку.

Замена и проверка системы зарядки

Поводом для диагностики реле-регулятора могут быть разряженный аккумулятор после поездки, заметное изменение яркости света при повышении оборотов, слишком высокое или низкое напряжение на клеммах аккумулятора, нагрев колодок и повреждение изоляции возле соединений. Эти признаки не всегда указывают только на регулятор: похожие симптомы возникают при неисправности генератора, слабом контакте массы, повреждении проводки или изношенном аккумуляторе. Перед заменой следует проверить напряжение зарядки, соединения, предохранители, генератор и состояние батареи по сервисной документации конкретной модели.

Установку выполняют при отключенном аккумуляторе. Разъемы соединяют без перекоса и чрезмерного усилия, а жгуты укладывают свободно, сохраняя их штатный маршрут. Ребристую часть корпуса нельзя закрывать плотной изоляцией или размещать вплотную к источнику сильного нагрева: для нормального теплоотвода вокруг нее должно оставаться предусмотренное конструкцией пространство. После монтажа проверяют надежность крепления, отсутствие натяжения проводов и фактическое напряжение на аккумуляторе при режимах, указанных в руководстве по ремонту.

Эта позиция подходит для ремонта при совпадении модели, разъемов 5+3, распиновки и креплений. Тщательная сверка до установки помогает исключить несовместимость между разными годами выпуска и модификациями Honda XLV 750 и NX 650, а комплексная диагностика позволяет не менять исправную деталь из-за дефекта в другом участке системы зарядки.
