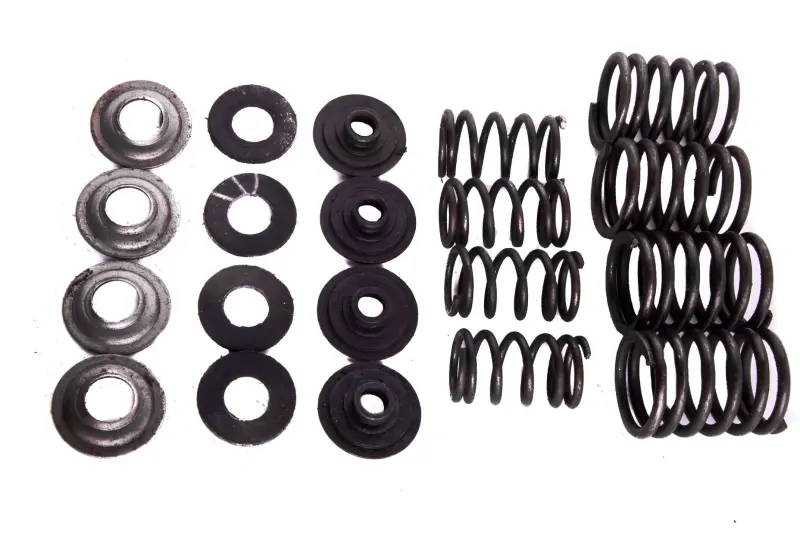

Комплект пружин клапанов МТ Днепр, 8 шт. с прокладками

Комплект пружин клапанов для МТ Днепр

Комплект предназначен для ремонта клапанного механизма четырехтактного двигателя мотоцикла МТ Днепр. В него входят восемь витых пружин и предусмотренные конструкцией прокладки. Набор используют при переборке головок цилиндров, когда штатные пружины потеряли упругость, получили трещины либо больше не соответствуют требованиям исправного механизма.

Назначение пружин в клапанном механизме

После воздействия кулачкового привода и коромысла пружины возвращают клапан к седлу и удерживают его в закрытом положении. От их состояния зависит своевременное закрытие впускных и выпускных клапанов. Для двигателей семейства МТ применяется парная схема: на одном клапане работают наружная и внутренняя пружины. Поэтому восемь деталей образуют четыре пары для обслуживания четырех клапанов двигателя.

Наружные и внутренние пружины различаются диаметром и устанавливаются концентрически — одна внутри другой. Такая компоновка соответствует штатному устройству клапанов двигателей МТ. При сборке нельзя произвольно менять местами детали разных размеров или использовать только одну пружину из пары: механизм должен сохранять предусмотренную изготовителем схему.

Роль прокладок

В конструкции двигателя МТ прокладка устанавливается под нижней тарелкой пружин. Она отделяет опорную часть от нагретой головки цилиндра и помогает сохранить требуемое усилие пружин при работе двигателя. Установка клапанного комплекта без предусмотренных прокладок нарушает штатную сборку и может привести к уменьшению усилия, действующего на клапан. Поэтому при ремонте проверяют не только сами пружины, но и состояние опорных деталей.

Когда комплект требуется заменить

• на витках обнаружены трещины, сколы, следы деформации или коррозионные повреждения;
• пружины заметно просели либо не проходят проверку упругости по руководству для конкретного двигателя;
• прокладки изношены, повреждены или отсутствуют после предыдущего ремонта;
• головки цилиндров разбираются для восстановления клапанов, седел или направляющих втулок, а старые пружины признаны непригодными;
• необходимо собрать обе головки с одинаковым комплектом внутренних и наружных пружин.

Как проверить совместимость

Набор рассчитан на мотоциклы МТ Днепр; в товарных карточках этой позиции также указывается четырехтактный двигатель объемом 650 см³. Перед покупкой следует уточнить модель установленного двигателя и сопоставить старую сборку с парной схемой пружин. В каждой паре должны присутствовать наружная и внутренняя пружины, а под опорной тарелкой — соответствующая прокладка. Если головки цилиндров ранее менялись или дорабатывались, подбор выполняют по фактически установленным деталям и ремонтной документации конкретной модификации.

При сравнении со снятым комплектом учитывают количество пружин, их наружный диаметр, высоту в свободном состоянии, число и направление витков, форму торцов и размеры посадочных деталей. Точные размеры нельзя подбирать приблизительно: даже внешне близкие пружины могут иметь другое усилие сжатия. Старые детали желательно сохранить до завершения проверки нового набора.

Установка и контроль после сборки

Монтаж выполняют на разобранной головке цилиндра с подходящим приспособлением для сжатия клапанных пружин. Перед установкой очищают посадочные поверхности, осматривают тарелки и сухари, проверяют клапаны и направляющие втулки. Каждую внутреннюю пружину размещают внутри соответствующей наружной, не допуская перекоса и неправильной опоры торцов. Сухари должны полностью занять свои посадочные канавки и надежно удерживать верхнюю тарелку.

После освобождения приспособления контролируют симметричность сборки, правильную посадку обеих пружин и фиксацию тарелки. Затем клапан проверяют на свободное перемещение и возврат без заедания. После окончательной сборки двигателя регулируют клапанные зазоры по требованиям конкретной модели. Такой порядок позволяет использовать комплект по назначению и избежать повторной разборки головок из-за пропущенной прокладки, перекоса пружины или неправильной установки сухарей.
