Прокладка цилиндра веломотора, квадратная

Квадратная прокладка цилиндра веломотора

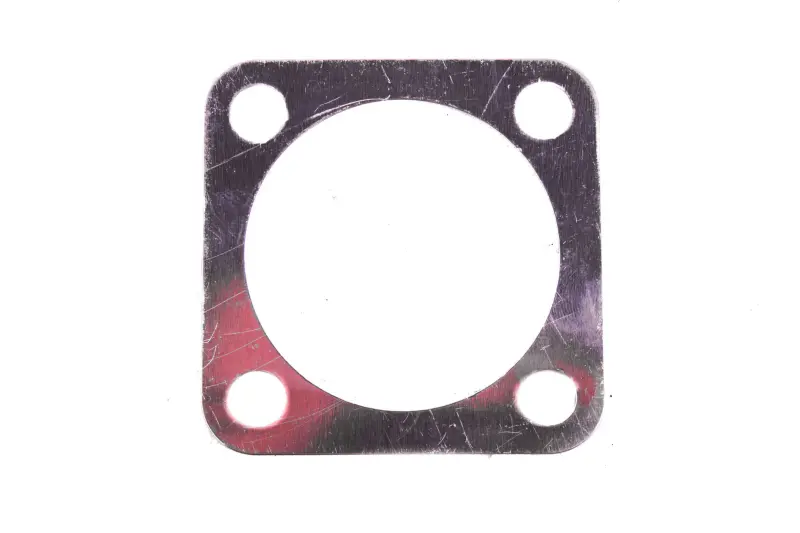

Прокладка предназначена для уплотнения соединения между цилиндром и головкой цилиндра велосипедного двигателя. Она устанавливается по плоскости стыка и помогает сохранять герметичность в зоне камеры сгорания. Деталь имеет квадратный наружный контур со скругленными углами, большое центральное отверстие и четыре круглых отверстия под крепежные шпильки. Такая конфигурация характерна для цилиндров, головка которых фиксируется четырьмя гайками.

Исправное уплотнение особенно важно после разборки верхней части двигателя, снятия головки, ремонта цилиндро-поршневой группы или устранения следов прорыва газов через стык. Поврежденная, деформированная либо неправильно установленная прокладка не обеспечивает равномерного прилегания сопрягаемых поверхностей. Это может сопровождаться потерей компрессии, затрудненным запуском, нестабильной работой двигателя и появлением загрязнения возле соединения цилиндра с головкой.

Конструкция и назначение

Большое круглое окно располагается над каналом цилиндра, а четыре меньших отверстия совмещаются со шпильками крепления. Правильное положение прокладки позволяет головке прилегать по всему контуру без перекоса и не мешает движению поршня. Квадратная форма является важным признаком исполнения, однако сама по себе не определяет совместимость с конкретным веломотором: у похожих двигателей могут отличаться диаметр центрального окна, расстояние между шпильками, наружный контур и толщина уплотнения.

Что проверить при подборе

• Место установки: деталь должна требоваться именно для стыка головки и цилиндра, а не для соединения цилиндра с картером.
• Форма: наружный квадратный контур и скругления должны соответствовать посадочной плоскости.
• Центральное отверстие: его диаметр необходимо сопоставить с цилиндром и снятой прокладкой.
• Крепежные отверстия: важны их диаметр, количество и межосевые расстояния.
• Толщина: следует использовать значение, предусмотренное конструкцией двигателя, поскольку оно влияет на взаимное положение головки и цилиндра.

Перед заказом лучше снять старую прокладку и сравнить детали по контуру, расположению всех пяти отверстий и фактическим размерам. Рабочий объем, условное обозначение комплекта или внешнее сходство двигателя не заменяют проверки геометрии. Если старая деталь разрушена, размеры можно снять непосредственно с посадочной плоскости цилиндра и по центрам шпилек.

Рекомендации по установке

Монтаж выполняют на чистые сопрягаемые поверхности. Остатки прежнего уплотнения и нагар удаляют аккуратно, не оставляя царапин и заусенцев. Плоскости цилиндра и головки проверяют на повреждения и заметную деформацию: новая прокладка не исправляет дефекты деталей двигателя. При укладке центральное окно должно быть совмещено с цилиндром, а крепежные отверстия — свободно проходить по шпилькам без натяжения и подрезания краев.

Головку устанавливают без смещения, после чего гайки затягивают постепенно и крест-накрест. Конкретный момент затяжки выбирают по инструкции к модели веломотора: чрезмерное усилие способно деформировать детали или повредить резьбу, а недостаточное не обеспечит равномерного прижима. После сборки проверяют свободное вращение коленчатого вала и отсутствие признаков негерметичности при работе двигателя.

Эта прокладка подходит для ремонта веломотора с квадратной схемой головки и четырьмя крепежными шпильками только при полном совпадении геометрии. Точная проверка центрального отверстия, шага шпилек, контура и требуемой толщины помогает выбрать деталь без ошибочного подбора и восстановить плотное соединение цилиндра с головкой.
