Головка цилиндра веломотора F80 прямая KL

Прямая головка цилиндра для веломотора F80, обозначение KL. Она закрывает цилиндр сверху и вместе с поршнем и цилиндром образует камеру сгорания. Через головку устанавливается свеча зажигания, а плотность стыка с цилиндром позволяет удерживать давление при сжатии и сгорании смеси. От состояния этой детали зависят герметичность камеры и отвод тепла от её верхней части.

Конструкция и причины замены

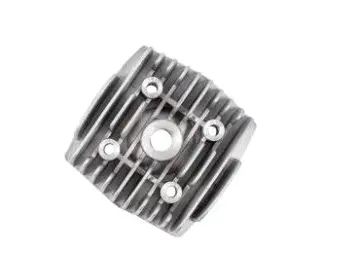

Головка имеет развитые наружные рёбра охлаждения, центральное отверстие и четыре крепёжных отверстия вокруг него. Рёбра увеличивают поверхность теплоотдачи, поэтому промежутки между ними стоит держать чистыми. При осмотре снятой детали проверяют не только рёбра, но и привалочную плоскость, места крепления и резьбу под свечу: повреждения в этих зонах могут мешать плотной посадке и правильной затяжке.

Поводом для замены становятся трещины, сорванная свечная резьба, повреждение посадочного места свечи или деформация плоскости после перегрева. Следы прорыва газов на стыке, нагар снаружи соединения, снижение компрессии и затруднённый запуск требуют проверки герметичности. Такие признаки сами по себе ещё не означают, что головку нужно менять: причиной могут быть уплотнение или ослабленное крепление. Новая головка нужна, когда дефект обнаружен именно в ней и мешает восстановить соединение.

Что сверить при подборе

Сопоставьте прямое исполнение со снятой головкой. Проверьте расположение и расстояния между крепёжными отверстиями, форму прилегающей поверхности и соответствие камеры сгорания цилиндру. Отдельно сравните положение свечного отверстия, тип посадки свечи, резьбу и необходимую длину её резьбовой части. Совпадения внешнего контура недостаточно: головка должна подходить к цилиндру по всем сопрягаемым поверхностям.

Убедитесь, что рёбра и установленная свеча не упираются в раму или соседние детали, а к свече остаётся доступ для обслуживания. Неподходящая камера сгорания может изменить условия работы двигателя, несовпадение креплений не позволит равномерно прижать головку, а неверная посадка свечи приведёт к негерметичности или риску контакта с поршнем. Не пытайтесь компенсировать несовпадение деталей усиленной затяжкой.

Особенности установки

Работу выполняют на остывшем двигателе. Перед снятием очищают пространство вокруг головки, чтобы грязь не попала в открытый цилиндр. Крепёж ослабляют постепенно и крест-накрест. После разборки удаляют остатки старого уплотнения, не царапая привалочные поверхности, и осматривают верх цилиндра, шпильки, гайки и шайбы. Повреждённый крепёж заменяют; прокладку стыка, если она предусмотрена конструкцией двигателя, устанавливают новую и подходящую по форме.

Головка должна сесть на своё место без перекоса и принудительного притягивания гайками. Крепления затягивают крест-накрест в несколько проходов с моментом, указанным для двигателя. Свечу сначала вкручивают от руки, чтобы не повредить резьбу. После сборки проверяют герметичность стыка и посадки свечи; повторный контроль креплений после прогрева выполняют по требованиям руководства двигателя. Равномерный прижим помогает избежать утечки газов и деформации головки.
