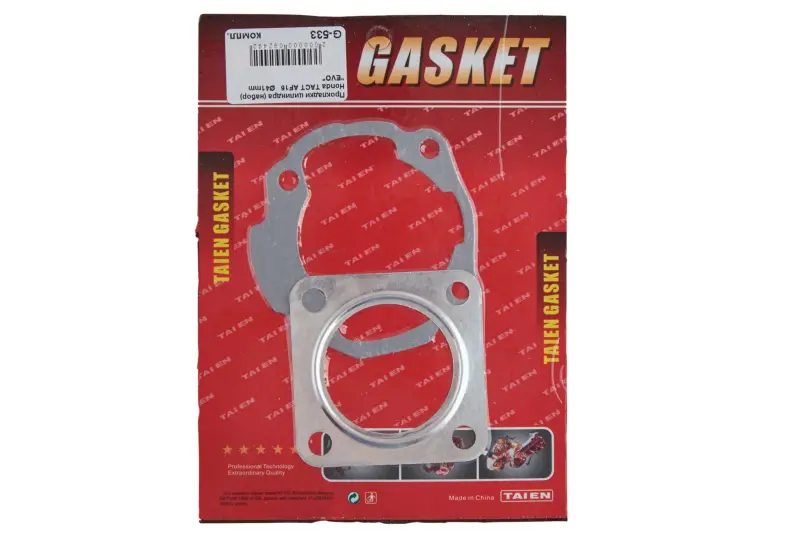

Комплект прокладок цилиндра Honda TACT AF16 Ø41 мм

Комплект прокладок цилиндра Honda TACT AF16 Ø41 мм

Набор предназначен для ремонта цилиндро-поршневой группы двухтактного скутера Honda TACT в модификации AF16 с цилиндром диаметром 41 мм. Прокладки устанавливаются в двух сопряжениях: между цилиндром и картером, а также между цилиндром и головкой. Они уплотняют разобранные при ремонте соединения, помогают сохранять компрессию и препятствуют подсосу воздуха или выходу топливовоздушной смеси через стыки.

Комплект нужен при снятии цилиндра, обслуживании поршневой группы, замене цилиндра либо устранении разгерметизации. Старые прокладки после разборки могут оказаться продавленными, порванными или пересохшими. Повторная установка таких деталей повышает риск неплотного прилегания, поэтому при сборке используют новые прокладки, соответствующие конфигурации двигателя.

Назначение деталей комплекта

В набор входят две прокладки разной формы. Прокладка основания располагается под цилиндром и герметизирует его соединение с картером. Вторая устанавливается в зоне головки цилиндра. Совпадение центральных отверстий, контуров и точек крепления позволяет правильно расположить детали относительно цилиндра и шпилек. Набор закрывает обе основные зоны уплотнения, которые разъединяются при демонтаже цилиндро-поршневой группы.

Исправное уплотнение особенно важно для двухтактного двигателя: негерметичный стык способен проявляться подсосом воздуха, снижением компрессии, нестабильной работой мотора или влажными следами возле цилиндра. Сам комплект не устраняет повреждение привалочных поверхностей, деформацию деталей или другие неисправности двигателя, поэтому при ремонте необходимо оценить состояние всего разобранного соединения.

Что проверить при подборе

Основные ориентиры для выбора — модель Honda TACT, индекс AF16 и диаметр цилиндра 41 мм. Одного совпадения марки скутера недостаточно: у техники Honda применяются разные цилиндры и варианты прокладок. Перед сборкой следует сопоставить новый набор со снятыми деталями и проверить форму внешнего контура, диаметр центрального прохода, расположение крепежных отверстий и вырезов.

• Модель: Honda TACT.
• Модификация: AF16, также обозначаемая как TACT Full Mark SA50M.
• Тип двигателя: двухтактный, штатный объем 50 см³.
• Размер цилиндра: Ø41 мм.
• Назначение: уплотнение основания цилиндра и соединения цилиндра с головкой.
• Количество: две прокладки для обслуживания цилиндро-поршневой группы.

Диаметр 41 мм нельзя автоматически приравнивать к наборам для цилиндров 41–43 мм или к другим вариантам исполнения. Если на скутере ранее установлена нестандартная цилиндро-поршневая группа, ориентироваться нужно на фактический диаметр, форму цилиндра и конфигурацию головки, а не только на обозначение рамы или название модели.

Рекомендации по установке

Перед монтажом с сопрягаемых поверхностей удаляют остатки прежних прокладок и загрязнения, не повреждая плоскости цилиндра, картера и головки. Поверхности проверяют на задиры, сколы и деформацию. Новую прокладку укладывают без перекоса: она не должна перекрывать центральный проход, крепежные отверстия или предусмотренные конструкцией каналы.

До окончательной затяжки полезно выполнить пробное совмещение деталей и убедиться, что прокладки свободно садятся на шпильки. Крепеж головки и цилиндра затягивают равномерно, соблюдая последовательность и момент, установленные для конкретного двигателя. Прокладки нельзя подрезать, растягивать или смещать ради принудительного совпадения — несоответствие контура указывает на ошибку подбора либо нестандартную конфигурацию установленной ЦПГ.

Комплект подходит для планового ремонта Honda TACT AF16 Ø41 мм и для восстановления герметичности после разборки цилиндра. Точная сверка модификации, диаметра и геометрии перед монтажом помогает избежать повторного демонтажа и получить корректное прилегание во всех предусмотренных соединениях.
