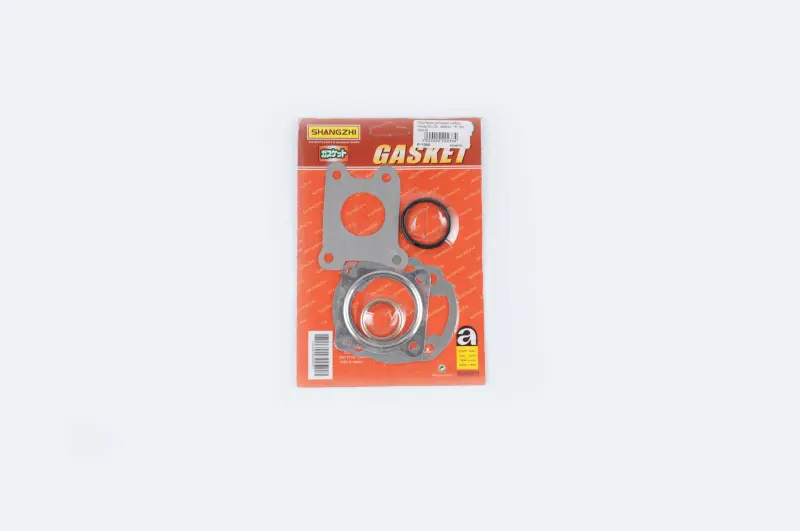

Набор прокладок цилиндра Honda DIO ZX Ø40 мм mod:A SHANGZHI

Набор прокладок цилиндра Honda DIO ZX Ø40 мм

Комплект SHANGZHI предназначен для герметизации соединений цилиндро-поршневой группы скутеров Honda DIO ZX с цилиндром диаметром 40 мм. Прокладки устанавливаются в местах сопряжения цилиндра с картером и головкой, разделяют соединяемые поверхности и помогают сохранять плотность собранного моторного узла. Набор подходит для ремонта, при котором цилиндр снимают для осмотра, очистки, обслуживания или замены деталей ЦПГ.

Плотность этих соединений непосредственно влияет на компрессию и работу двигателя. Поврежденная, пересохшая либо сильно обжатая прокладка уже не повторяет форму посадочной поверхности должным образом. Результатом могут стать влажный стык, следы выходящей смеси, подсос воздуха и снижение компрессии. После разборки цилиндра старые уплотнения также могут расслоиться или частично остаться на привалочных плоскостях, поэтому повторное использование снятых прокладок нежелательно.

Совместимость и подбор

Основные ориентиры для выбора — семейство Honda DIO ZX, диаметр цилиндра 40 мм и исполнение mod:A. В товарных каталогах этот вариант также относится к DIO ZX AF34/AF35. Одного совпадения названия скутера недостаточно: в продаже представлены похожие комплекты для Honda DIO с диаметрами 39, 44 и 47 мм, а также другие варианты исполнения. Они не должны считаться взаимозаменяемыми без проверки.

• Модель: Honda DIO ZX; для подбора учитывается применение AF34/AF35.
• Диаметр: Ø40 мм.
• Исполнение: mod:A.
• Назначение: уплотнение соединений цилиндра, головки и основания цилиндра в составе ЦПГ.
• Марка: SHANGZHI.

Перед заказом сравните старые детали с комплектом по наружному контуру, диаметру центральных отверстий, расположению отверстий под шпильки и форме дополнительных каналов. Особенно внимательно проверяйте двигатель, если его ранее ремонтировали: установленная ЦПГ может отличаться от первоначальной конфигурации скутера. Диаметр следует сопоставлять с фактически установленным цилиндром, а не определять только по модели техники.

Что учитывать при установке

Комплект применяют при снятой головке и цилиндре. Перед сборкой с привалочных плоскостей удаляют остатки прежних прокладок и загрязнения. Поверхности должны быть чистыми, сухими и без фрагментов старого уплотнения. Очистку выполняют аккуратно, не оставляя царапин и задиров: поврежденная плоскость способна сохранить путь утечки даже с новой прокладкой. Отверстия прокладки необходимо совместить со шпильками и каналами без натяжения, подрезки или принудительного растягивания.

Герметик применяют только тогда, когда это предусмотрено инструкцией для конкретной конфигурации двигателя и выбранного типа прокладки. Сплошной лишний слой может изменить посадку, создать неравномерное прижатие или сместить деталь при затяжке. Головку устанавливают без перекоса, а крепеж затягивают в последовательности и с усилием, указанными в руководстве по ремонту соответствующего двигателя. Такой порядок помогает равномерно прижать сопрягаемые поверхности.

Когда комплект нужен при ремонте

Замена уместна при обнаружении мокрого стыка цилиндра, следов прорыва газов, подсоса воздуха или потери компрессии, а также после демонтажа ЦПГ. Перед окончательной сборкой следует проверить состояние самих плоскостей, шпилек и резьбы: новые прокладки устраняют необходимость повторно ставить поврежденные уплотнения, но не компенсируют деформацию деталей или неправильную затяжку. Точное совпадение Ø40 мм, исполнения mod:A и геометрии отверстий позволяет подготовить Honda DIO ZX к аккуратной сборке без подгонки прокладок на месте.
