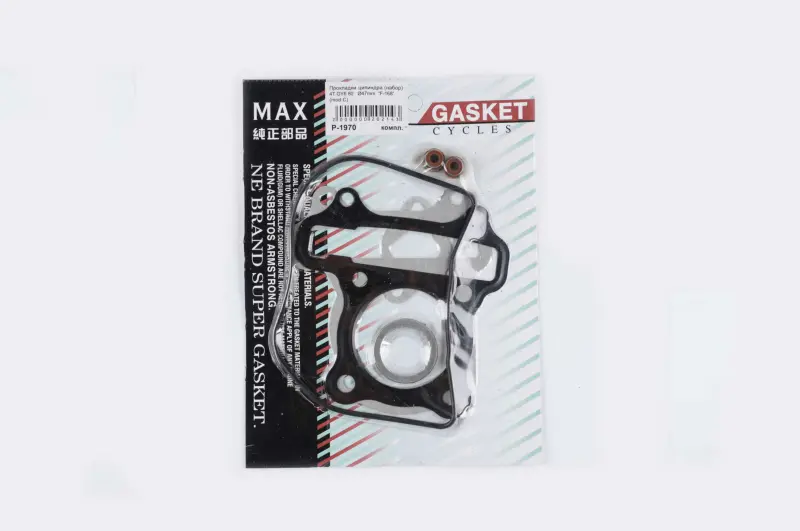

Набор прокладок цилиндра MAX GASKETS для 4T GY6 80 Ø47 мм, mod. C

Набор прокладок цилиндра MAX GASKETS для 4T GY6 80 Ø47 мм

Комплект предназначен для установки цилиндра и головки на четырехтактных двигателях семейства GY6 в конфигурации 80 с диаметром цилиндра 47 мм. Прокладки располагаются между сопрягаемыми деталями цилиндро-поршневой группы, уплотняют соединения после сборки и помогают сохранять необходимую герметичность двигателя. Такой набор нужен при ремонте верхней части мотора, замене цилиндра или повторной установке снятой головки.

В комплекте представлены несколько профильных прокладок, включая прокладки головки и основания цилиндра, а также две малые кольцевые уплотнительные детали. Форма основных прокладок предусматривает отверстия под цилиндр, крепеж и предусмотренные конструкцией каналы. Их взаимное положение при монтаже должно соответствовать конфигурации ремонтируемого двигателя: прокладка не должна перекрывать отверстия, выступать внутрь диаметра цилиндра или устанавливаться со смещением относительно шпилек.

Назначение прокладок

Прокладка головки уплотняет соединение между цилиндром и головкой в зоне камеры сгорания. От состояния этого соединения зависит сохранение компрессии и отсутствие прорыва газов через плоскость стыка. Нижняя прокладка устанавливается между основанием цилиндра и картером. Она закрывает соответствующий стык и препятствует появлению следов масла по линии соединения. Остальные детали набора применяются в предусмотренных для них местах при сборке конкретной версии цилиндрового блока.

Набор используют не только после явного повреждения уплотнения. Прокладки целесообразно менять после разборки цилиндро-поршневой группы, поскольку ранее обжатая деталь может не восстановить равномерное прилегание при повторной сборке. Поводом для проверки становятся снижение компрессии, следы прорыва газов, масляное запотевание возле основания цилиндра, разрыв, пересыхание или заметное продавливание старой прокладки. Причину неисправности следует устранить до установки нового комплекта: поврежденная или деформированная сопрягаемая поверхность не обеспечит нормального уплотнения одной лишь заменой прокладки.

Как проверить совместимость

• Тип двигателя: четырехтактный GY6 в исполнении, рассчитанном на цилиндровую конфигурацию 80.
• Диаметр: набор рассчитан на вариант Ø47 мм; это основной размер для сверки с установленным цилиндром.
• Исполнение: обозначение mod. C необходимо учитывать вместе с формой старых прокладок.
• Контуры и отверстия: перед установкой сравните расположение шпилек, каналов и наружный профиль деталей.

Обозначение GY6 объединяет несколько конструктивных вариантов, поэтому одного совпадения общего названия двигателя недостаточно. При подборе нужно одновременно проверить диаметр цилиндра, конфигурацию головки и основания, число и расположение отверстий, а также форму ранее установленного комплекта. Особенно внимательно следует сравнивать детали после доработки двигателя или установки цилиндра увеличенного диаметра: фактическая конфигурация может отличаться от первоначального исполнения скутера.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности без остатков прежней прокладки и загрязнений. Перед окончательной сборкой каждую деталь укладывают на ее место и проверяют свободное прохождение шпилек, совпадение каналов и отсутствие загибов. Прокладки нельзя подрезать для компенсации несовпадения: различие контуров указывает на неподходящее исполнение комплекта.

Крепеж головки затягивают равномерно, в последовательности и с моментом, предусмотренными руководством для конкретного двигателя. Неравномерная затяжка способна нарушить прилегание деталей и сократить срок службы нового уплотнения. После сборки проверяют стыки цилиндра и головки на отсутствие следов газов и масла. Правильно подобранный набор MAX GASKETS позволяет восстановить штатное уплотнение цилиндровой части двигателя GY6 80 Ø47 мм при плановом обслуживании или ремонте.
