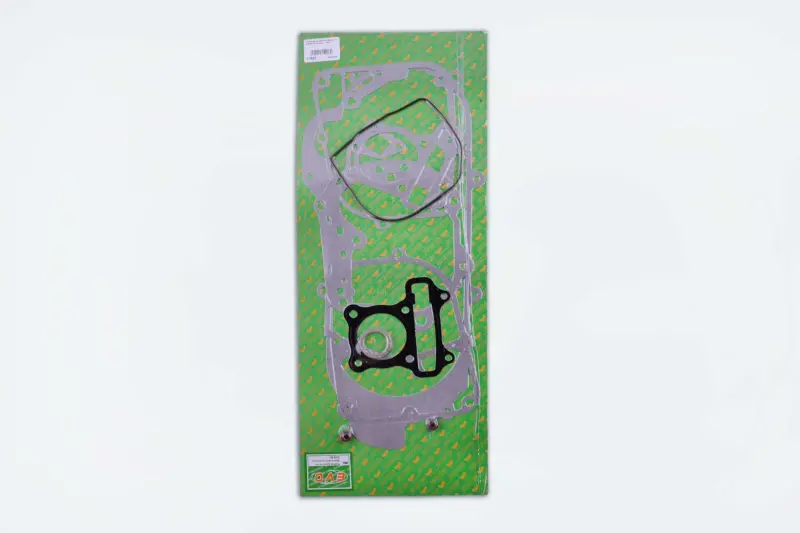

Комплект прокладок двигателя 4T GY6 80, Ø47 мм, L-400 мм

Комплект прокладок двигателя 4T GY6 80, Ø47 мм, L-400 мм

Набор предназначен для четырехтактных скутерных двигателей семейства GY6 80 с диаметром цилиндра 47 мм и исполнением L-400 мм. Прокладки устанавливаются между сопрягаемыми деталями двигателя и восстанавливают уплотнение соединений после разборки. Такой комплект нужен при ремонте цилиндропоршневой группы, вскрытии крышек или более глубоком обслуживании мотора, когда ранее установленные уплотнения повреждены, деформированы либо уже не обеспечивают плотного прилегания.

В набор входят прокладки разных очертаний для нескольких соединений двигателя. Их задача — перекрыть технологические зазоры между подготовленными плоскостями, ограничить выход масла и газов через стыки, а также сохранить предусмотренную конструкцией плотность соединений. Прокладки подбираются под конкретную конфигурацию мотора: сходство внешнего вида скутеров не означает одинаковое устройство двигателя, крышек и каналов.

Совместимость и подбор

Комплект рассчитан на GY6 80 и заявлен для двигателей 139QMA/1P39QMA и 139QMB/1P39QMB. Обозначение Ø47 мм относится к размеру цилиндра, а L-400 мм указывает на соответствующее исполнение двигателя. Оба параметра необходимо учитывать одновременно. Набор с тем же диаметром, но другой версией по длине может отличаться контуром крупной прокладки, расположением отверстий и формой отдельных участков.

• Тип двигателя: четырехтактный GY6 для скутерной техники.
• Исполнение: GY6 80 с диаметром цилиндра 47 мм.
• Версия по длине: L-400 мм.
• Заявленные коды двигателя: 139QMA/1P39QMA и 139QMB/1P39QMB.

Перед выбором проверьте код установленного двигателя, фактический диаметр цилиндра и версию L-400 мм. Дополнительно сопоставьте старые прокладки с новыми по наружному контуру, числу и положению крепежных отверстий, масляных каналов и технологических вырезов. Особенно внимательно проверяют самые крупные прокладки: именно их форма чаще всего зависит от длины корпуса и конкретного исполнения крышки. Старую деталь удобно использовать как образец геометрии, если она снята без значительных разрывов.

Установка при ремонте двигателя

Прокладки обычно заменяют после разделения сопрягаемых деталей: ранее обжатый материал может потерять форму, а при снятии нередко расслаивается или рвется. Перед сборкой остатки старого уплотнения удаляют с обеих поверхностей, не оставляя фрагментов возле каналов и крепежных отверстий. Плоскости очищают от масла, загрязнений и следов прежних составов, после чего проверяют на повреждения, заусенцы и выраженную деформацию.

Каждую прокладку укладывают без складок и смещения, совмещая все отверстия и проходы. Она не должна перекрывать масляные каналы, выступать внутрь рабочих полостей или натягиваться между крепежными точками. Крепеж затягивают в последовательности и с моментом, предусмотренными руководством конкретного двигателя. Дополнительные герметизирующие составы применяют только там, где это прямо предусмотрено технологией сборки: лишний состав способен попасть внутрь каналов.

Комплект подходит для планового восстановления герметичности GY6 80 после разборки, однако перед монтажом следует проверить наличие всех прокладок, требуемых именно для выполняемой операции. Точная сверка двигателя, диаметра 47 мм, исполнения L-400 мм и геометрии снятых деталей помогает подобрать набор без ошибки и собрать мотор без повторного вскрытия из-за несовпадения контуров.
