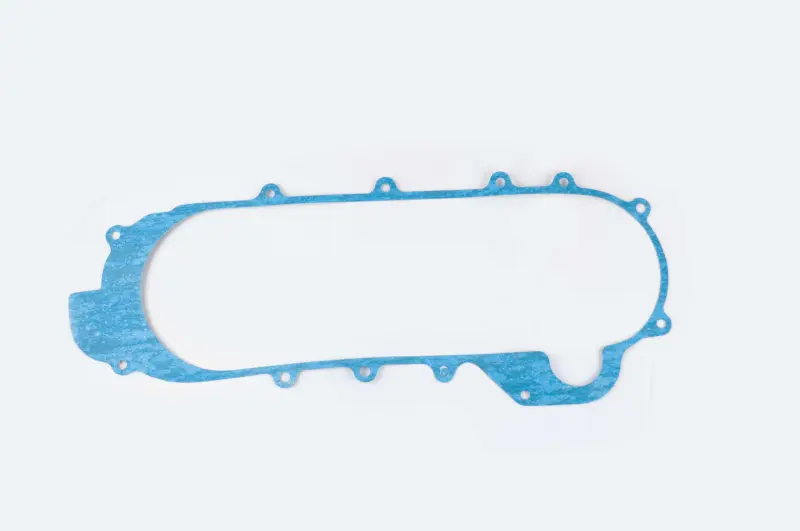

Прокладка крышки вариатора 4T GY6 50 L-460 мм MAX GASKETS mod:A

Прокладка крышки вариатора 4T GY6 50 L-460 мм

Контурная прокладка MAX GASKETS mod:A устанавливается между крышкой вариатора и ответной плоскостью корпуса на четырехтактных скутерных двигателях семейства GY6 50. Она закрывает стык по периметру крышки и формирует ровную посадочную линию вокруг трансмиссионного отсека. Исполнение L-460 мм относится к удлиненному варианту крышки, применяемому с двигателями 139QMB/139QMA на скутерах с колесами 12–13 дюймов.

Деталь выполнена в виде цельного плоского контура с отверстиями и выступами под точки крепления крышки. Ее форма должна повторять посадочную плоскость конкретного корпуса: важно совпадение общей длины, очертаний передней и задней частей, всех изгибов и расположения крепежных отверстий. Такая проверка особенно нужна для GY6 50, поскольку для этого семейства предлагаются прокладки крышки вариатора длиной 400, 430 и 460 мм. Они не являются взаимозаменяемыми только по названию двигателя.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 50, в том числе распространенные обозначения 139QMB и 139QMA.
• Длину исполнения: требуемый вариант должен соответствовать L-460 мм. Значение GY6 50 без проверки длины крышки недостаточно.
• Размер колес: вариант 460 мм рассчитан на конфигурации с колесами 12–13 дюймов; этот параметр помогает отличить его от более коротких корпусов.
• Контур: сравните форму новой прокладки со снятой деталью и плоскостью крышки, уделяя внимание нижнему расширению и крайним участкам.
• Крепежные точки: каждое отверстие должно свободно совмещаться с соответствующим болтом или направляющей без растягивания и подрезки прокладки.
• Исполнение mod:A: учитывайте вариант формы вместе с длиной, поскольку одинаковое семейство двигателя само по себе не подтверждает совпадение контура.

Когда требуется замена

Прокладку проверяют при снятии крышки для обслуживания ременной передачи, вариатора, сцепления или механизма кикстартера. Поводом для установки новой детали служат разрыв контура, заломы, вытянутые отверстия, смятые участки, расслоение либо прилипшие к плоскости фрагменты старой прокладки. Повторная установка поврежденной детали может помешать равномерному прилеганию крышки. Это плоская прокладка корпуса, а не сальник: она не работает по поверхности вращающегося вала и не предназначена для удержания моторного масла вокруг вала.

Подготовка и установка

Перед сборкой обе сопрягаемые плоскости очищают от остатков прежней прокладки и загрязнений. На поверхности не должны оставаться твердые фрагменты, способные приподнять крышку или повредить новый контур. Прокладку укладывают без перегибов, последовательно совмещая отверстия и края. Она должна лежать свободно, без натяжения; попытка растянуть короткий вариант до нужной длины означает неправильный подбор.

Крышку устанавливают аккуратно, не сдвигая прокладку с посадочного места. Крепеж сначала наживляют вручную, после чего затягивают равномерно в последовательности и с усилием, предусмотренными сервисными данными конкретного двигателя. Применение герметика допустимо только тогда, когда это прямо предусмотрено процедурой обслуживания: сама прокладка должна сохранять правильное положение и не перекрывать крепежные отверстия.

Эта модель подходит для ремонта длинного вариаторного корпуса GY6 50, когда подтверждены размер L-460 мм, конфигурация 12–13-дюймовых колес и совпадение контура mod:A. Сверка этих признаков до разборки помогает подобрать деталь без подгонки и сразу подготовить трансмиссионный отсек к правильной сборке.
