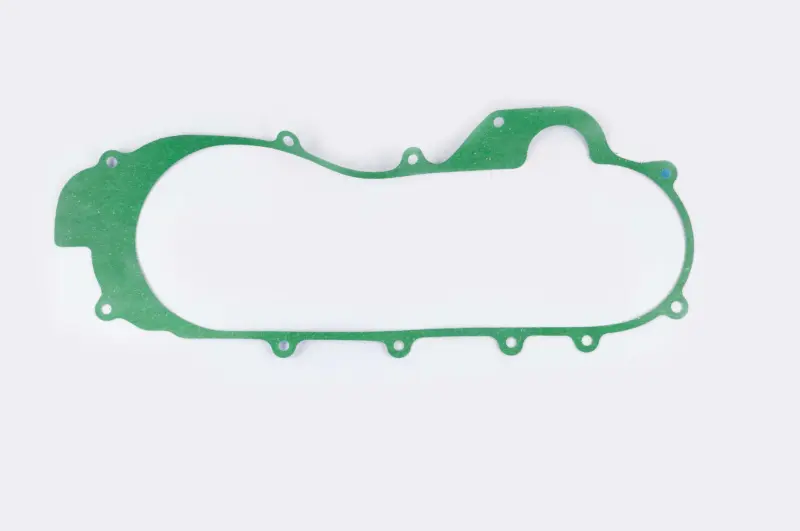

Прокладка крышки вариатора 4T GY6 50, 430 мм, MAX GASKETS mod.A

Прокладка крышки вариатора 4T GY6 50, 430 мм

Прокладка MAX GASKETS mod.A предназначена для уплотнения стыка между крышкой вариатора и корпусом четырехтактного двигателя семейства GY6 50. Исполнение длиной 430 мм применяется с соответствующей удлиненной крышкой трансмиссии. Деталь повторяет ее контур и имеет отверстия под крепеж, поэтому при подборе важны не только обозначение двигателя, но и длина крышки, форма периметра и расположение всех монтажных точек.

Назначение прокладки

После установки прокладка располагается между двумя сопрягаемыми поверхностями и заполняет небольшие неровности их стыка. Это помогает плотно закрыть корпус вариатора и ограничить попадание внутрь пыли, дорожной грязи и влаги через соединение крышки. Такая деталь не является сальником вращающегося вала и не предназначена для удержания моторного масла: ее место установки — по периметру неподвижного соединения крышки.

Прокладка рассчитана на скутеры с четырехтактным двигателем GY6 50. Для этой конфигурации также встречаются обозначения 139QMA и 139QMB. Размер 430 мм связан с вариантом двигателя и крышки, применяемым на исполнениях с 12-дюймовым колесом. При этом одной общей маркировки GY6 недостаточно: в продаже существуют прокладки той же серии другой длины, включая варианты 400 и 460 мм, которые не следует считать взаимозаменяемыми без сравнения.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 50, в том числе соответствующая конфигурация 139QMA или 139QMB.
• Длину исполнения: требуется вариант 430 мм, а не короткая или более длинная прокладка.
• Контур крышки: наружная форма, изгибы и расширения должны совпадать с посадочной плоскостью.
• Монтажные отверстия: необходимо сопоставить их количество и расположение по всему периметру.
• Состояние деталей: на крышке и корпусе не должно быть остатков старого уплотнения, задиров или деформаций, мешающих плотному прилеганию.

Наиболее надежный способ подбора — снять крышку и совместить новую прокладку со старой деталью либо непосредственно с очищенной посадочной плоскостью. Все отверстия должны располагаться свободно, без растягивания, подрезания или смещения прокладки. Совпадение только общей длины не компенсирует различия в геометрии разных крышек.

Установка и замена

Перед монтажом старую прокладку и ее фрагменты полностью удаляют, а обе сопрягаемые поверхности очищают от загрязнений. Работать следует аккуратно, чтобы не оставить царапин на плоскости корпуса или крышки. Новую деталь укладывают по контуру без складок и натяжения, совмещая каждое отверстие с крепежной точкой. Если прокладка смещается при установке крышки, ее положение нужно исправить до затяжки крепежа.

Болты крышки затягивают равномерно в последовательности и с усилием, указанными изготовителем скутера. Чрезмерная или неравномерная затяжка способна деформировать крышку, повредить прокладку и ухудшить прилегание. Дополнительные составы применяют только тогда, когда это прямо предусмотрено инструкцией по обслуживанию конкретного двигателя.

Замена требуется при разрывах, заломах, размокании, сильном сжатии или прилипании старой прокладки к посадочным плоскостям. Повторно устанавливать поврежденную деталь не стоит: нарушенный контур уже не обеспечивает равномерного контакта. Прокладка 430 мм MAX GASKETS mod.A подходит для планового обслуживания вариатора, ремонта привода и сборки крышки после осмотра ремня, сцепления или механизма кикстартера при условии полного совпадения конфигурации.
