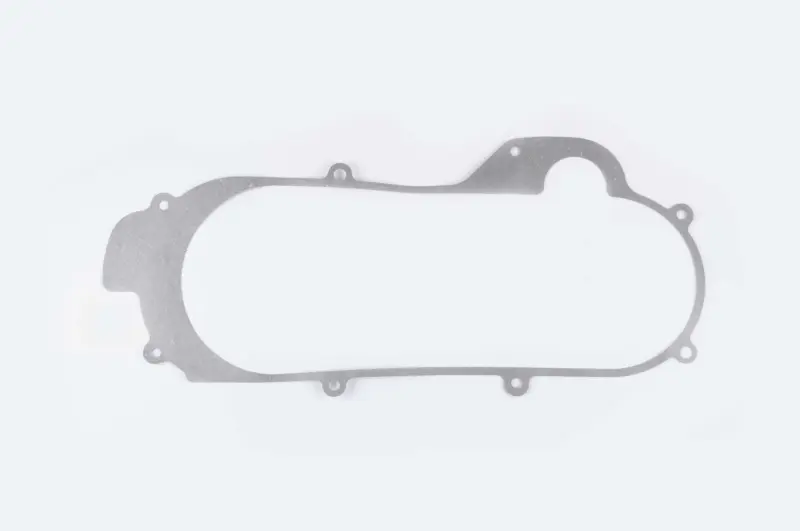

Прокладка крышки вариатора 4T GY6 50, 400 мм, MAX GASKETS mod. A

Прокладка крышки вариатора для 4T GY6 50

Формованная прокладка MAX GASKETS mod. A предназначена для установки между крышкой вариатора и корпусом трансмиссии четырехтактного скутера GY6 50. Деталь повторяет вытянутый контур крышки и образует уплотнение по периметру разъемного соединения. Она помогает ограничить попадание дорожной пыли, грязи и влаги в отсек, где расположены компоненты вариаторной передачи. Исполнение длиной 400 мм применяется с соответствующей короткой крышкой; в каталогах аналогичных прокладок оно связано с двигателями 139QMB/139QMA, 10-дюймовым колесом и ремнем длиной 669 мм.

Прокладку устанавливают после снятия крышки при обслуживании вариатора, приводного ремня, сцепления, механизма кикстартера и других деталей внутри трансмиссионного отсека. Старое уплотнение со временем может потерять целостность, надорваться при разборке, прилипнуть к привалочной поверхности или частично остаться на корпусе. Повторная установка поврежденной детали мешает крышке равномерно прилегать по всему периметру. Новая прокладка восстанавливает предусмотренный уплотняющий слой между двумя сопрягаемыми поверхностями без изменения конструкции узла.

Что учитывать при подборе

Обозначения GY6 50 и 4T сами по себе не гарантируют совпадение: у скутеров этого семейства встречаются разные варианты картера, крышки и длины трансмиссионной части. Перед заказом необходимо проверить исполнение длиной 400 мм, форму верхнего выступа, закругление со стороны сцепления, контур возле механизма запуска и расположение всех крепежных отверстий. Полезно приложить демонтированную прокладку к ровной поверхности и сопоставить ее очертания с новой деталью. Если старое уплотнение разрушено, ориентиром служат сама крышка и линия прилегания на корпусе.

• Назначение: уплотнение соединения крышки вариатора с корпусом трансмиссии.
• Тип техники: четырехтактные скутеры семейства GY6 50.
• Исполнение: 400 мм, вариант mod. A.
• Связанные обозначения двигателя: 139QMB и 139QMA.
• Типовая конфигурация для размера 400 мм: 10-дюймовое колесо и приводной ремень 669 мм; эти параметры следует сверить с конкретным скутером.

Практические особенности

• Замкнутый контур прокладки формирует барьер по всей линии соединения и помогает защищать внутреннее пространство крышки от внешних загрязнений.
• Предусмотренные отверстия совмещаются с точками крепления, благодаря чему деталь можно расположить по контуру до окончательной установки крышки.

Установка

Перед сборкой остатки прежней прокладки и загрязнения удаляют с обеих привалочных поверхностей, не повреждая их. Поверхности должны быть ровными и чистыми, а крепежные отверстия — свободными от остатков старого уплотнения. Новую деталь раскладывают без перегибов, последовательно совмещают контур и отверстия, затем устанавливают крышку так, чтобы прокладка не сместилась и не завернулась внутрь. Крепеж сначала наживляют по всему периметру, после чего затягивают постепенно и равномерно с усилием, предусмотренным производителем скутера.

После сборки крышка должна прилегать без заметных щелей и перекоса. Если она не садится на место свободно, нельзя компенсировать несовпадение чрезмерной затяжкой: следует повторно проверить положение прокладки, направляющих элементов и внутренних деталей. Такой порядок помогает избежать защемления края и повреждения тонкого контура. Прокладка подходит для планового обслуживания и ремонта трансмиссии GY6 50, когда требуется исполнение 400 мм mod. A с полностью совпадающей геометрией.
