Прокладка головки цилиндра ИЖ Планета медная ZEV

Медная прокладка головки цилиндра ИЖ Планета ZEV

Прокладка устанавливается между цилиндром и его головкой в двигателе мотоцикла ИЖ Планета. Кольцо уплотняет стык деталей вокруг камеры сгорания, помогая удерживать давление газов внутри цилиндра. Исправное уплотнение необходимо для сохранения компрессии и нормальной работы двигателя после снятия головки, ремонта цилиндро-поршневой группы или устранения прорыва газов через соединение.

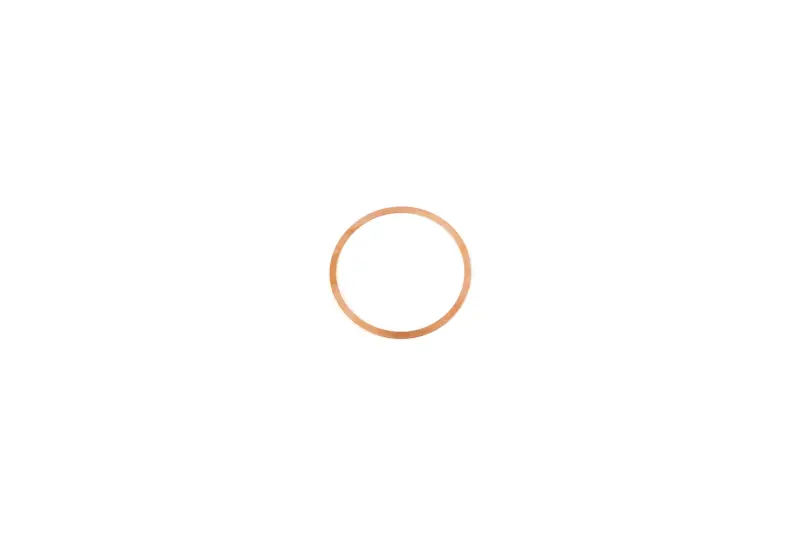

Деталь изготовлена из меди и имеет плоскую кольцевую форму. При затяжке крепежа медное кольцо прижимается сопрягаемыми поверхностями и заполняет небольшие неровности в зоне стыка. Прокладка рассчитана на мотоциклы семейства ИЖ Планета с двухтактным двигателем объемом 350 см³. Перед заказом необходимо учитывать конкретную модификацию двигателя: у техники разных годов выпуска, ранее ремонтировавшихся цилиндров и установленных нештатных деталей геометрия соединения может отличаться.

Когда требуется замена

Новую прокладку устанавливают при сборке после снятия головки цилиндра, а также при обнаружении следов прорыва газов по ее стыку. Поводом для проверки служат потеря компрессии, загрязнение зоны соединения продуктами сгорания, ослабление крепления или деформация ранее установленного кольца. Причина негерметичности может находиться не только в прокладке, поэтому при разборке также проверяют состояние резьбы и крепежа, отсутствие повреждений на головке и цилиндре, а также ровность обеих привалочных поверхностей.

Что проверить при подборе

• Модель двигателя. Прокладка предназначена для ИЖ Планета; принадлежность мотоцикла к другой серии ИЖ сама по себе не подтверждает совместимость.
• Форму детали. Требуется плоское кольцо без дополнительных вырезов и крепежных отверстий.
• Наружный и внутренний контур. Кольцо должно совпадать с посадочной зоной головки и не выступать внутрь цилиндра.
• Материал. Эта версия выполнена из меди; при замене следует учитывать конструкцию соединения, предусмотренную для установленного цилиндра и головки.
• Состояние сопрягаемых деталей. Глубокие риски, прогар, вмятины или нарушение плоскости нельзя компенсировать одной установкой нового кольца.

Подготовка и установка

Перед сборкой головку снимают без перекоса, а посадочные поверхности очищают от нагара и остатков прежнего уплотнения. Очистка должна сохранять ровную плоскость и не оставлять глубоких царапин. Новое кольцо укладывают ровно, без заломов и смещения относительно цилиндра. Оно не должно перекрывать внутренний проход или выходить за границы предназначенной для него зоны.

Головку устанавливают на штатные крепления и затягивают равномерно, соблюдая последовательность и момент, предусмотренные руководством по ремонту конкретной модификации ИЖ Планета. Неравномерная или чрезмерная затяжка способна вызвать перекос головки, деформировать прокладку и снова нарушить уплотнение. Произвольно добавлять герметик либо накладывать несколько колец для изменения толщины соединения не следует, если такой способ прямо не предусмотрен ремонтной документацией двигателя.

Практический результат

Правильно подобранная и установленная медная прокладка восстанавливает плотный стык головки с цилиндром и ограничивает выход продуктов сгорания наружу. Это подходящая деталь для планового обслуживания цилиндро-поршневой группы, сборки двигателя после ремонта и замены поврежденного уплотнительного кольца. Перед монтажом сравните контур новой детали с посадочным местом и проверьте головку с цилиндром: такой подход помогает устранить саму причину негерметичности и избежать повторной разборки.
