Прокладка головки цилиндра К-750, алюминиевая

Алюминиевая прокладка головки цилиндра К-750

Прокладка предназначена для установки между цилиндром и головкой двигателя мотоцикла К-750. Она уплотняет их соединение по контуру камеры сгорания и отделяет внутренний объем цилиндра от окружающей среды. Исправное уплотнение необходимо для сохранения компрессии и нормальной работы двигателя после сборки. Деталь подходит для ремонта штатного узла, если ее форма и расположение отверстий соответствуют установленным цилиндру и головке.

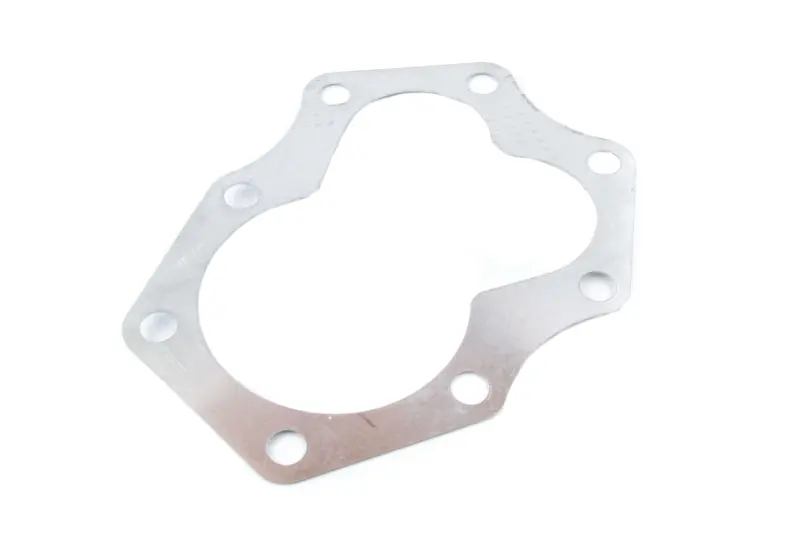

Прокладка изготовлена из алюминия и выполнена в виде цельной плоской детали со сложным внутренним вырезом и отверстиями по периметру. Такой профиль повторяет зону сопряжения головки с цилиндром К-750: центральный проем располагается вокруг камеры сгорания, а периферийные отверстия совмещаются с креплением и предусмотренными конструкцией проходами. При подборе значение имеет весь контур, поэтому ориентироваться только на обозначение мотоцикла недостаточно, особенно если двигатель ранее ремонтировали или устанавливали на него детали другой модификации.

Когда требуется замена

Новую прокладку устанавливают при снятии головки цилиндра, ремонте верхней части двигателя либо обнаружении нарушения уплотнения. Поводом для проверки соединения могут стать следы прорыва газов возле стыка, падение компрессии, нагар на краях прокладки или заметное повреждение демонтированной детали. Повторно использовать деформированную, продавленную, надорванную либо подгоревшую прокладку не следует: после обжатия ее форма уже соответствует прежнему положению поверхностей, а надежность следующей сборки предсказать невозможно.

Что проверить перед покупкой

• Модель двигателя. Деталь рассчитана на головку цилиндра К-750; принадлежность мотоцикла к похожему семейству сама по себе не подтверждает совпадение.
• Наружный контур. Сравните форму новой детали со старой прокладкой и плоскостью сопряжения.
• Центральный вырез. Его очертания не должны перекрывать камеру сгорания или выходить за уплотняемую поверхность.
• Расположение отверстий. Все отверстия должны свободно совмещаться со шпильками, крепежом и проходами в деталях двигателя.
• Состояние сопрягаемых плоскостей. Коробление, задиры, глубокие риски и остатки прежнего уплотнения способны нарушить герметичность даже с новой прокладкой.

Подготовка и установка

Перед сборкой головку и цилиндр очищают от остатков старой прокладки и нагара, не повреждая обработанные поверхности. Плоскости проверяют на загрязнение, забоины и деформацию. Новую деталь укладывают без смещения: внутренний контур и каждое отверстие должны полностью совпасть с соответствующими участками двигателя. Если прокладка ложится с натягом, упирается в шпильку или закрывает проход, продолжать сборку нельзя — сначала необходимо уточнить совместимость деталей.

Головку устанавливают ровно, без перекоса и перемещения прокладки. Крепеж затягивают равномерно в несколько приемов по последовательности и с моментом, предусмотренными руководством для конкретной версии двигателя К-750. Произвольная чрезмерная затяжка не компенсирует неровность плоскостей и может деформировать мягкую металлическую прокладку или детали двигателя. После завершения ремонта соединение контролируют на отсутствие следов прорыва газов, а работу двигателя оценивают только после правильной сборки всего узла.

Эта алюминиевая прокладка подходит для планового восстановления и переборки двигателя К-750, когда требуется заново уплотнить стык головки с цилиндром. Для уверенного выбора сопоставьте модель двигателя, геометрию центрального проема, наружный контур и расположение всех отверстий с демонтированной деталью. Такой подход особенно важен для старой техники, которая за годы эксплуатации могла получить нештатную головку, цилиндр либо ремонтные изменения.
