Прокладка глушителя 4T GY6 50–150, треугольная

Треугольная прокладка глушителя 4T GY6 50–150

Прокладка предназначена для герметизации разъемного соединения между коленом выпускной системы и резонатором на четырехтактных скутерах семейства GY6. Она устанавливается между двумя ответными фланцами, перекрывает зазор по контуру центрального прохода и помогает направлять отработавшие газы дальше по выпускному тракту. Деталь используют при ремонте негерметичного стыка, замене компонентов глушителя или повторной сборке разобранного соединения.

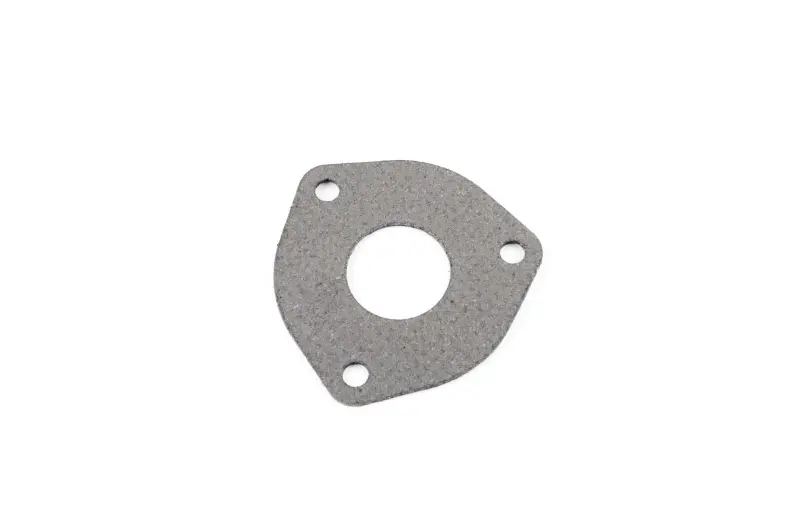

Плоская прокладка имеет треугольный наружный контур, одно крупное центральное отверстие и три отверстия под крепеж. Такая конфигурация рассчитана именно на трехточечный фланец в месте соединения колена с резонатором. Это не кольцевая прокладка выпускного патрубка у цилиндра и не уплотнение хомута, поэтому перед заказом необходимо определить, в каком стыке установлена старая деталь.

Совместимость и подбор

Прокладка применяется в выпускных системах китайских четырехтактных скутеров GY6 с двигателями 139QMA, 139QMB, 152QMI и 157QMJ. В карточках этой конфигурации указаны рабочие объемы 50, 60, 80, 100, 125 и 150 см³. Однако обозначения GY6 и объема двигателя недостаточно для безошибочного выбора: на скутерах разных моделей могут стоять глушители, резонаторы и фланцы отличающейся конструкции.

• Место установки: стык колена и резонатора, а не соединение колена с головкой цилиндра.
• Форма: плоский треугольный контур со скругленными сторонами.
• Крепление: три разнесенных отверстия вокруг центрального прохода.
• Центральный проход: должен совпадать с каналами обоих соединяемых фланцев и не перекрывать их края.
• Контроль по старой детали: сравнивают наружный контур, расположение всех трех крепежных отверстий, диаметр центрального отверстия и расстояния между центрами крепежа.

Если старая прокладка разрушена или деформирована, форму соединения можно проверить непосредственно по очищенным фланцам колена и резонатора. Все три отверстия новой детали должны совмещаться без растачивания и принудительного смещения. Несовпадение хотя бы одной точки крепления указывает на другую конфигурацию выпускной системы, даже если двигатель относится к семейству GY6.

Когда требуется замена

Проверить этот стык стоит при появлении более резкого или секущего звука со стороны глушителя, следов черной сажи вокруг фланца либо заметного выхода газов в месте соединения. Подобные признаки могут возникать не только из-за прокладки: одновременно осматривают крепеж, плоскости фланцев, колено и резонатор. Новая прокладка герметизирует исправные сопрягаемые поверхности, но не устраняет трещины, сильную коррозию, деформацию деталей или перекос всей выпускной системы.

Рекомендации по установке

Работы выполняют на полностью остывшем глушителе. После разъединения деталей удаляют остатки прежней прокладки и рыхлую сажу, не повреждая контактные плоскости. Фланцы очищают, проверяют на деформацию и совмещают без бокового натяга. Прокладку располагают так, чтобы центральный проход и три крепежных отверстия совпали с ответными деталями, после чего крепеж затягивают равномерно с усилием, предусмотренным руководством конкретного скутера.

После сборки проверяют устойчивость соединения и отсутствие постороннего шума на холодном запуске. Не следует подносить руки к работающему или нагретому выпуску. Для точного заказа заранее сопоставьте геометрию старой прокладки и фланца: треугольная форма, три отверстия и установка между коленом и резонатором являются главными признаками этой версии.
