Проводка Zongshen WIND

Проводка для скутера Zongshen WIND

Центральный жгут предназначен для восстановления штатных соединений бортовой электросистемы скутера Zongshen Wind. Он объединяет разнесенные по раме точки подключения и обеспечивает связь замка зажигания, системы запуска и зажигания, зарядки, освещения и органов управления. Такая деталь нужна при множественных обрывах, повреждении изоляции, окислении нескольких разъемов или после неудачных переделок, когда локальный ремонт отдельных проводов уже не дает надежного результата.

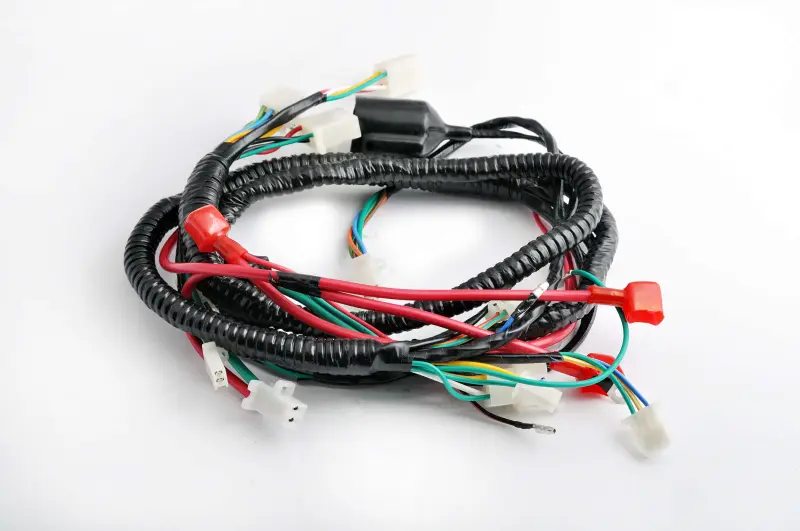

Проводка выполнена как собранный многоветвевой жгут с проводами разных цветов, штекерными колодками, отдельными клеммами и участками в защитной гофрированной оболочке. Разделение на ветви позволяет проложить соединения к соответствующим компонентам скутера, а готовые разъемы упрощают подключение без формирования всей разводки с нуля. Защитная оболочка удерживает основную часть проводов вместе и предохраняет их от непосредственного контакта с рамой при правильной укладке.

Совместимость и подбор

Подтвержденное применение — четырехтактный китайский скутер Zongshen Wind с обозначением модели ZS50QT-4. Даже у техники с одинаковым коммерческим названием встречаются различия по году выпуска, комплектации и ранее установленным компонентам, поэтому перед установкой необходимо сопоставить новый жгут со снятой проводкой. Определяющими являются не только название скутера, но и схема разветвления, форма колодок, количество контактов и расположение отдельных выводов.

• Модель техники: проверьте обозначение ZS50QT-4 в документах или на идентификационной табличке самого скутера.
• Разъемы: сопоставьте форму каждой колодки, число контактных гнезд, расположение фиксаторов и ответную часть на оборудовании.
• Ветви жгута: сравните количество ответвлений, направления их прокладки и точки, к которым они подходят на старой проводке.
• Отдельные выводы: проверьте тип клемм и назначение проводов, которые подключаются вне многоконтактных колодок.
• Длина участков: предварительно разложите жгут вдоль штатного маршрута без натяжения, скручивания и изменения расположения разъемов.

Когда требуется замена

Поводом проверить центральную проводку становятся периодическое исчезновение питания, нестабильная работа зажигания, отказ света, следы перегрева, затвердевшая или растрескавшаяся изоляция, зеленый налет на контактах и неоднократно восстановленные скрутки. Перед заменой следует исключить неисправности аккумулятора, предохранителей, переключателей и подключаемых приборов. Если повреждения распределены по нескольким участкам жгута, установка собранной проводки помогает отказаться от большого числа разрозненных соединений и вернуть разводку к понятной конфигурации.

Рекомендации по установке

Работу выполняют при отключенном аккумуляторе. Старый жгут желательно снимать постепенно: фиксировать его маршрут, места крепления и подключение каждой ветви, а затем переносить соединения последовательно. Новый жгут укладывают по штатной трассе, не прижимая его к острым кромкам, горячим деталям и подвижным механизмам. Колодки должны входить без чрезмерного усилия и удерживаться собственными фиксаторами; несовпадающий разъем нельзя подключать принудительно.

После монтажа проверяют надежность крепления, отсутствие натянутых участков и свободное движение руля, затем поочередно контролируют запуск двигателя, освещение, указатели и остальные подключенные функции. Такой порядок помогает сразу обнаружить ошибочно проложенную ветвь или неплотно установленную колодку. Для уверенного выбора сравнивайте проводку со снятым жгутом целиком, а не только по одному похожему разъему.
