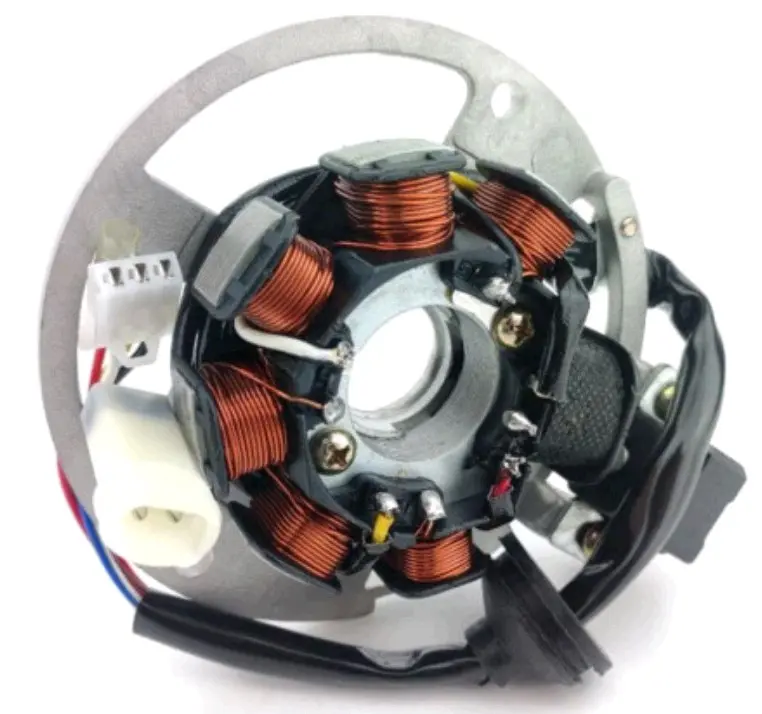

Статор генератора Yamaha JOG 50, 6+1 катушек, 6 проводов

Статор генератора Yamaha JOG 50 — 6+1 катушек, 6 проводов

Статор предназначен для генераторного узла скутеров Yamaha JOG 50 с конфигурацией 6+1 катушек и шестипроводным подключением. Он устанавливается неподвижно под ротором-маховиком и работает с его магнитным полем: при вращении двигателя в обмотках возникает энергия и сигналы, необходимые системам зажигания, освещения и зарядки. Деталь подходит для ремонта штатного генератора, когда требуется заменить статор в сборе с монтажной пластиной, проводкой и разъемами.

Конструкция и назначение

На общей пластине размещены обмотки, отдельный датчик, крепежные точки и жгут проводов с разъемами. Центральное отверстие оставляет место для сопряженных деталей генератора, а форма пластины задает положение статора относительно ротора. Обозначение «6+1» описывает конфигурацию катушек, а шесть проводов — вариант подключения к проводке скутера. Эти признаки нужно учитывать вместе: статор с другим числом катушек или иным выводом проводов нельзя выбирать только по похожему внешнему контуру.

Для Yamaha JOG 50 встречаются разные исполнения генератора, поэтому название модели скутера остается лишь первым этапом подбора. Совпадение конфигурации определяет возможность правильной установки и подключения без переделки штатной проводки. Особенно важно не путать эту версию с вариантами на 5+1 катушек и пять проводов, которые присутствуют в продаже для той же модельной линейки.

Что сравнить перед заказом

• Катушки: на снятом статоре должна совпадать схема 6+1, включая расположение отдельных секций на пластине.
• Проводка: проверьте шесть выходящих проводов, количество контактных мест, форму корпусов разъемов и распределение контактов.
• Датчик: сопоставьте его положение относительно катушек, способ крепления и направление вывода провода.
• Монтажная пластина: сравните контур, центральное отверстие, крепежные точки и взаимное расположение всех деталей.
• Жгут: оцените длину до разъемов, путь укладки, места фиксации и выход из крышки генератора.
• Ротор: убедитесь, что устанавливаемый статор рассчитан на имеющийся маховик и не отличается от снятой детали по посадочной геометрии.

Лучший образец для сопоставления — демонтированный штатный статор. Сравнивать стоит весь комплект признаков, а не только цвет изоляции или отдельный разъем. Если двигатель, крышка генератора либо проводка ранее менялись, подбор выполняют по фактически установленным деталям.

Когда требуется проверка и замена

Неисправность статора может проявляться отсутствием искры, перебоями зажигания, проблемами со светом или зарядкой. Такие симптомы не указывают только на одну причину, поэтому до покупки проверяют состояние проводов и контактов, целостность обмоток и датчика, а электрические измерения сверяют с данными для конкретной модификации скутера. Это помогает отделить повреждение статора от неисправностей коммутатора, катушки зажигания, регулятора или других связанных компонентов.

Установка

Статор монтируется под ротором генератора, поэтому для доступа обычно требуется снять крышку и маховик подходящим съемником. При разборке сохраняют штатную прокладку жгута и положение креплений. Во время монтажа провода укладывают без натяжения и защемления, разъемы соединяют полностью, а крепеж затягивают по требованиям конкретной версии двигателя. Перед окончательной сборкой проверяют свободное вращение ротора и отсутствие контакта с катушками или проводкой.

После установки контролируют запуск двигателя, стабильность зажигания, работу освещения и зарядки. Если прежний статор имел следы перегрева или поврежденную изоляцию, одновременно проверяют разъемы, проводку и регулирующие компоненты: устранение сопутствующей причины снижает риск повторной неисправности. Эта версия предназначена именно для Yamaha JOG 50 с совпадающей конфигурацией 6+1 катушек, шестью проводами и аналогичной монтажной геометрией.
