Проводка в сборе Zongshen RACE KOMATCU

Проводка в сборе для Zongshen RACE

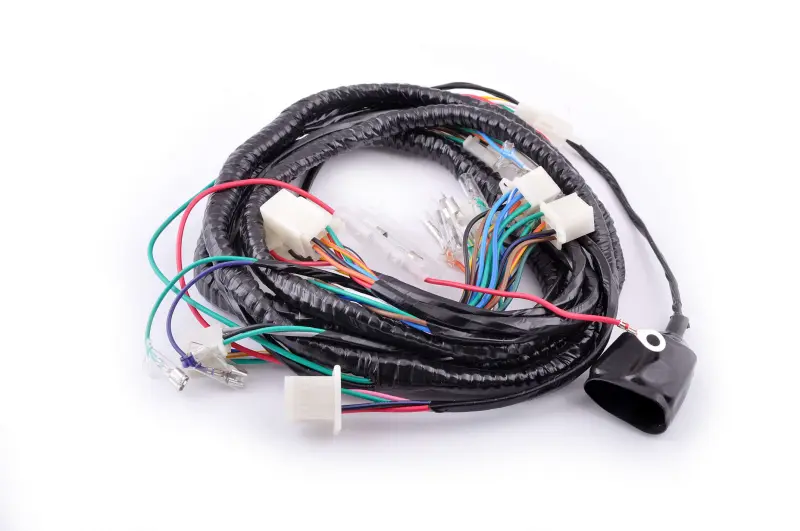

Готовый жгут предназначен для восстановления штатных соединений электрооборудования скутеров Zongshen Race и Viper Race с четырехтактным двигателем объемом 50 см³. Он объединяет проводники и разъемы в разветвленную систему, связывающую зажигание, световое оборудование, зарядку, замок и органы управления. Такая деталь нужна при комплексном ремонте после повреждения старой проводки, многочисленных обрывов, окисления контактов или неудачных переделок. Установка целого жгута позволяет заменить разрозненные и многократно ремонтировавшиеся участки одной деталью с заранее сформированными ответвлениями.

Конструкция и назначение

Проводка состоит из основного собранного ствола, нескольких ответвлений, многоконтактных штекеров, отдельных клемм и кольцевого наконечника. Значительная часть проводников закрыта общей защитной обмоткой: она удерживает ветви вместе и помогает аккуратно проложить их вдоль рамы. Разные цвета жил облегчают сопоставление соединений во время монтажа и последующего обслуживания. На концах предусмотрены разъемы различной формы и количества контактов, поэтому жгут подключается к нескольким группам оборудования без сборки каждого соединения с нуля.

Что проверить перед выбором

• Модель техники. Эта проводка рассчитана на Zongshen Race и Viper Race. Одного совпадения объема двигателя недостаточно: у внешне похожих скутеров распиновка и расположение ответвлений могут отличаться.
• Тип двигателя. В карточках совместимости для этой позиции указан четырехтактный двигатель объемом 50 см³. Не следует подбирать жгут только по общему обозначению китайского скутера.
• Разъемы. Сравните со старой проводкой форму корпусов, число контактов, расположение фиксаторов и набор одиночных клемм. Штекер должен соединяться со своей ответной частью без подрезания корпуса и перестановки контактов.
• Ответвления. Сопоставьте количество ветвей, их направление и точки подключения. Особенно внимательно проверьте участки, идущие к замку, системе зажигания, световым приборам, зарядке и рулевым органам управления.
• Схему соединений. Цвета проводов помогают ориентироваться, однако окончательное подключение выполняют по схеме конкретной модификации и фактической распиновке разъемов.

Полное совпадение модели остается главным критерием, но перед монтажом полезно разложить новый и снятый жгут рядом без натяжения. Последовательно сопоставьте каждый штекер и наконечник, а также места разделения основного ствола на ветви. Этот способ помогает заранее обнаружить различие в исполнении и не начинать установку неподходящей детали. Нельзя считать два жгута одинаковыми только из-за похожих цветов проводов: решающими являются назначение контактов, форма разъемов и расположение подключений.

Рекомендации по установке

Перед работой отключают аккумулятор и фиксируют расположение старой проводки. Новый жгут прокладывают по штатному маршруту, не допуская натяжения возле рулевой колонки, острых перегибов, прижатия облицовкой и контакта с горячими либо подвижными деталями. Разъемы соединяют до срабатывания фиксаторов, а кольцевой наконечник закрепляют только в предусмотренной для него точке. Защитная обмотка не отменяет правильной фиксации: свободно провисающие ветви могут перетираться от вибрации.

После монтажа соединения проверяют поочередно. Сначала убеждаются в правильности подключения и отсутствии оголенных контактов, затем проверяют включение зажигания, работу освещения, органов управления и зарядки в соответствии с оснащением конкретного скутера. Если старая проводка пострадала из-за перегрева или короткого замыкания, до запуска необходимо найти первоначальную причину неисправности. Это защищает новый жгут от повторного повреждения и помогает восстановить штатную работу электрооборудования без случайных соединений и временных скруток.
