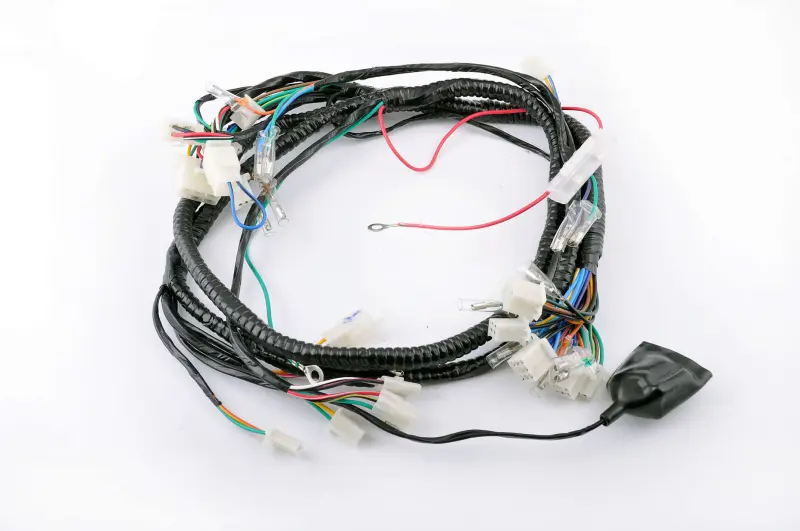

Проводка Zongshen Grand Prix KOMATCU

Проводка Zongshen Grand Prix KOMATCU

Жгут проводки в сборе предназначен для китайских четырёхтактных скутеров Zongshen Grand Prix и Viper Grand Prix с двигателем объёмом 50 см³. Он объединяет разнесённые по скутеру компоненты электрооборудования и подходит для восстановления штатных соединений при комплексном ремонте. Готовый жгут особенно удобен, когда старая проводка имеет многочисленные обрывы, затвердевшую или повреждённую изоляцию, окисленные контакты либо следы неаккуратных переделок.

Конструкция и назначение

Проводка выполнена как разветвлённый комплект проводов с установленными разъёмами, одиночными контактами и кольцевыми клеммами. Основные участки собраны в общие ветви и закрыты защитной оболочкой. Такая компоновка позволяет распределить соединения между зонами скутера и уменьшает объём ручной сборки по сравнению с восстановлением каждого повреждённого провода отдельно.

Жгут используют при замене штатной проводки, после ремонта рамы или облицовки, а также при поиске повторяющихся неисправностей, связанных с плохими контактами. Поводом для замены могут стать периодическое исчезновение питания, нестабильная работа освещения и зажигания, нагрев повреждённых соединений, ломкие провода или несколько ранее выполненных скруток. Новый комплект помогает вернуть соединения к упорядоченной конфигурации, если остальные компоненты электрооборудования исправны и схема конкретного скутера соответствует жгуту.

Что проверить при выборе

Название Grand Prix само по себе не исключает различий между годами выпуска и модификациями. До установки необходимо сопоставить новую проводку со снятым комплектом по всей конфигурации, а не только по одному подходящему штекеру. Проверяются количество ветвей, расположение ответвлений, типы корпусов разъёмов, число контактов, форма фиксаторов, одиночные клеммы и точки подключения кольцевых наконечников.

• Модель техники: жгут заявлен для Zongshen Grand Prix и Viper Grand Prix.
• Исполнение скутера: подтверждена применяемость к китайским четырёхтактным моделям объёмом 50 см³.
• Разъёмы: каждый корпус должен совпасть по форме, числу контактов и положению направляющих.
• Разветвление: длина и направление каждой ветви должны позволять уложить провода по штатному маршруту без натяжения.
• Контакты: отдельно сопоставляют кольцевые наконечники, одиночные клеммы и свободные выводы.

Рекомендации по установке

Перед демонтажем старой проводки полезно зафиксировать маршрут прокладки, места креплений и подключение каждого разъёма. Снимать жгут лучше последовательно, освобождая ветви по одной: это упрощает перенос расположения на новую деталь. До подключения следует осмотреть ответные разъёмы скутера, очистить контакты от загрязнений и устранить повреждения, которые могут вызвать повторную неисправность.

Проводку укладывают без резких перегибов, натяжения и контакта с горячими либо подвижными деталями. В местах поворота руля и рядом с креплениями оставляют достаточный свободный ход, а штатные фиксаторы устанавливают так, чтобы оболочка не перетиралась о кромки рамы. Кольцевые клеммы закрепляют только в предусмотренных для них точках, ориентируясь на схему конкретной модификации.

После монтажа соединения проверяют до окончательной установки облицовки. Сначала убеждаются в отсутствии пережатых ветвей и неплотно защёлкнутых колодок, затем последовательно контролируют работу подключённого оборудования. Такой порядок позволяет обнаружить ошибку подключения сразу и не разбирать скутер повторно. Для точного подбора сравните весь жгут со старой проводкой; совпадение модели, разъёмов и геометрии ветвей является обязательным условием корректной установки.
