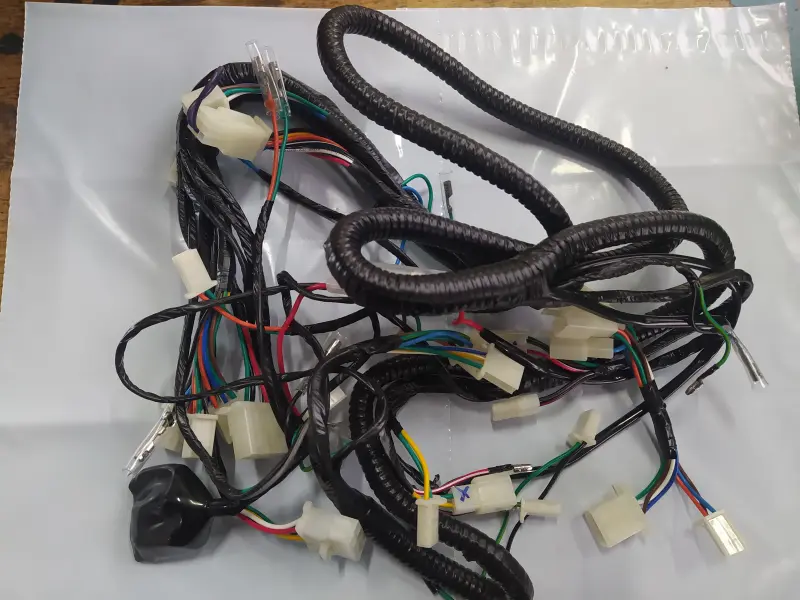

Центральный жгут проводки предназначен для ремонта штатной электросистемы скутера Zongshen F50. Он объединяет провода, разъёмы и контактные окончания в разветвлённую сеть, через которую электрические компоненты подключаются по предусмотренной схеме. Такой жгут выбирают для замены повреждённой или ранее переделанной проводки, когда нужно восстановить последовательное и понятное соединение узлов.

Линии собраны в защитные оболочки, а отдельные ветви заканчиваются разъёмами и контактными соединениями. Разветвлённая компоновка рассчитана на прокладку по раме и позволяет подключить штатные элементы без самостоятельного набора отдельных проводов. Цветовая маркировка жил помогает сопоставлять линии с демонтированным жгутом, но окончательное подключение необходимо выполнять по электрической схеме конкретного скутера.

Когда стоит заменить центральный жгут

Замена необходима при обрывах жил, повреждении изоляции, неисправных разъёмах или следах неаккуратного ремонта. Если старая проводка содержит скрутки, нештатные ответвления и сомнительные контакты, восстановление отдельных участков может затруднить дальнейшую проверку электросистемы. Цельный жгут позволяет заново выстроить основные соединения и не ремонтировать каждую повреждённую линию по отдельности.

Проводка также подходит для ремонта скутера, на котором электросистема уже переделывалась. В такой ситуации особенно важно не переносить прежние нештатные решения автоматически, а сначала определить предусмотренный маршрут ветвей и точки подключения. Это помогает сохранить понятную структуру проводки и упрощает последующее обслуживание электрической части.

Что проверить перед покупкой

Основной ориентир при подборе — модель Zongshen F50 и конфигурация снятого жгута. До заказа желательно снять необходимую часть облицовки и внимательно сравнить расположение всех ответвлений. Проверьте форму колодок, количество контактов в каждом разъёме, тип отдельных клемм и направление выхода проводов. Недостаточно найти несколько похожих фишек: совпадать должны вся схема разветвления и предусмотренные места соединений.

Отдельно сопоставьте ветви, которые идут к передней части скутера, органам управления и силовой части. Даже на технике с одинаковым обозначением модели конфигурация может отличаться в зависимости от года выпуска или проведённого ранее ремонта. Если старый жгут был изменён, сравнивайте не только его текущее расположение, но и электрическую схему конкретного скутера.

Конструкция и практическая польза

• разветвлённый центральный жгут предназначен для электросистемы Zongshen F50;
• провода собраны в оболочки для аккуратной прокладки линий по раме;
• на ветвях предусмотрены разъёмы и контактные окончания;
• цветовая маркировка жил облегчает сопоставление соединений;
• жгут позволяет заменить старую штатную проводку как единый узел.

Порядок установки

Перед окончательной фиксацией разложите жгут по штатному маршруту и распределите все ветви к соответствующим точкам подключения. Сначала убедитесь, что длины и направления ответвлений соответствуют расположению узлов, а колодки и клеммы подходят к ответным соединениям. Провода не должны оставаться натянутыми, перекручиваться или попадать в места, где их может прижать облицовка либо крепёж.

После предварительной раскладки ещё раз проверьте каждое ответвление по электрической схеме и только затем подключайте разъёмы и фиксируйте проводку. Последовательный монтаж снижает риск перепутать внешне похожие соединения и позволяет заранее заметить несовпадение конфигурации. В результате электросистема сохраняет понятную структуру, а доступ к соединениям при дальнейшем обслуживании не осложняется случайной прокладкой линий.
