Цилиндро-поршневая группа Suzuki AX100, Ø50 мм, палец 14 мм

Цилиндро-поршневая группа для Suzuki AX100

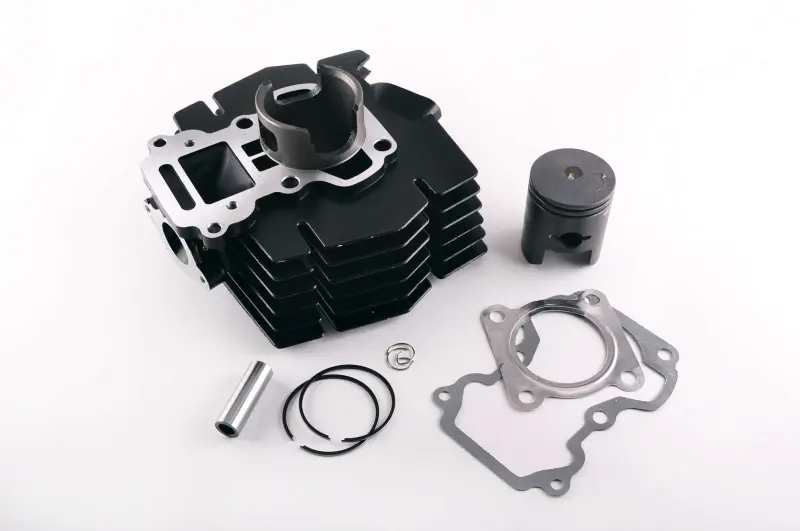

Комплект предназначен для ремонта верхней части двухтактного двигателя Suzuki AX100. Он объединяет цилиндр с диаметром 50 мм, поршень, поршневые кольца, палец диаметром 14 мм, стопорные кольца и комплект прокладок. Такой набор подходит для восстановления двигателя при износе цилиндра и поршня, снижении компрессии, появлении задиров или повреждении деталей после прихвата.

Цилиндр и движущийся внутри него поршень образуют камеру, в которой происходит сжатие топливовоздушной смеси. Поршневые кольца уплотняют зазор между деталями, а палец соединяет поршень с шатуном. От состояния этой группы зависят герметичность камеры сгорания, стабильность запуска и способность двигателя развивать тягу. Поврежденная поверхность цилиндра, изношенные канавки поршня или потерявшие упругость кольца приводят к утечке давления, поэтому при выраженном износе целесообразно менять сопряженные детали комплектом.

Конструкция и назначение

• Диаметр цилиндра 50 мм: соответствует стандартному размеру, указанному для этого комплекта AX100, и служит основным параметром при подборе.
• Поршневой палец 14 мм: позволяет проверить соответствие соединения поршня с шатуном до начала сборки.
• Ребристый цилиндр: наружные ребра увеличивают площадь поверхности, через которую отводится тепло в двигателе с воздушным охлаждением.
• Комплект сопряженных деталей: цилиндр, поршень, кольца, палец и фиксаторы можно установить в рамках одного ремонта без подбора этих позиций по отдельности.
• Прокладки верхней части двигателя: используются при обратной сборке разобранного соединения и помогают восстановить его герметичность.

Что проверить перед установкой

Обозначение AX100 само по себе недостаточно для безошибочного выбора: перед покупкой необходимо сопоставить диаметр цилиндра 50 мм и диаметр пальца 14 мм с параметрами установленной поршневой группы. Также проверяют форму окон цилиндра, посадочную плоскость, расположение крепежных отверстий, конфигурацию впускного и выпускного каналов. Эти признаки особенно важны, если двигатель ранее ремонтировался, растачивался или получил детали другой модификации.

До сборки следует очистить картер от остатков старых прокладок и продуктов износа, проверить состояние шатуна и игольчатого подшипника поршневого пальца. Кольца устанавливают в предназначенные для них канавки с учетом положения фиксирующих штифтов поршня. Стопорные кольца пальца должны полностью войти в свои канавки. Поршень необходимо ориентировать относительно окон цилиндра так, как предусмотрено конструкцией двигателя. Работы выполняют по сервисной документации Suzuki AX100 с соблюдением установленной последовательности затяжки крепежа.

Когда требуется замена ЦПГ

Основанием для разборки и дефектовки служат снижение компрессии, затрудненный запуск, потеря тяги, посторонний шум, задиры на цилиндре или повреждение поршня. Окончательное решение принимают после измерения деталей и проверки зазоров: внешние признаки не заменяют инструментальную диагностику. После установки двигатель нуждается в правильной первоначальной эксплуатации без резких продолжительных нагрузок, а состав топливной смеси и применяемое масло должны соответствовать требованиям двухтактного двигателя AX100.

Эта ЦПГ рассчитана на покупателя, которому нужен согласованный набор для восстановления цилиндра и поршня Suzuki AX100 со стандартным диаметром 50 мм и пальцем 14 мм. Точная сверка размеров и посадочных элементов до ремонта помогает избежать несовместимости и повторной разборки двигателя.
