ЦПГ Honda Tact 50 AF16 Ø41 мм Steel Mark

Цилиндро-поршневая группа для Honda Tact 50 AF16

Комплект Steel Mark предназначен для ремонта двухтактного двигателя скутера Honda Tact 50 в модификации AF16 (Tact Full Mark SA50M). Номинальный диаметр цилиндра и поршня составляет 41 мм. ЦПГ устанавливают при износе штатных деталей, падении компрессии, затрудненном запуске, заметном снижении тяги, повреждении поршня или появлении задиров на поверхности цилиндра.

Цилиндр направляет движение поршня, а поршневые кольца уплотняют камеру сгорания во время рабочего цикла. Состояние этих деталей непосредственно влияет на компрессию и способность двигателя уверенно запускаться и развивать тягу. Для двухтактного мотора также важны расположение окон цилиндра, форма выпускного присоединения и точное совпадение посадочных поверхностей. Поэтому ЦПГ выбирают не только по заявленному объему 50 см³, но и по модификации AF16, диаметру 41 мм и геометрии демонтированного цилиндра.

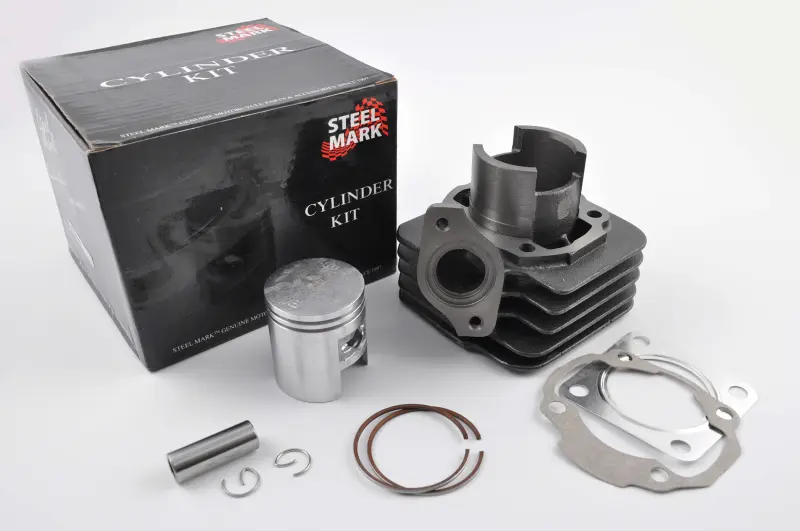

Состав набора

Набор объединяет основные детали, необходимые для восстановления цилиндро-поршневой части двигателя:

• ребристый цилиндр с впускными, перепускными и выпускным каналами;
• поршень с двумя канавками под кольца;
• два поршневых кольца;
• поршневой палец и два стопорных кольца;
• две прокладки разной конфигурации для соответствующих соединений цилиндра.

Такой состав позволяет одновременно заменить сопряженные детали, которые работают вместе и изнашиваются в одной зоне. При ремонте не приходится сочетать новый цилиндр с поршнем и кольцами неизвестного размера. Однако перед сборкой все детали необходимо осмотреть, проверить свободу движения колец в канавках и убедиться, что прокладки совпадают с посадочными плоскостями и отверстиями конкретного двигателя.

Что проверить перед выбором

• Модификацию скутера: комплект рассчитан на Honda Tact 50 с двигателем AF16; похожего внешнего вида недостаточно для точного подбора.
• Диаметр: требуемый размер цилиндра и поршня должен составлять 41 мм.
• Посадочную геометрию: сравните основание цилиндра, расположение крепежных отверстий, контуры каналов и выпускной фланец со снятой деталью.
• Поршневое соединение: до установки отдельно сверьте диаметр пальца и ширину верхней головки шатуна, поскольку в товарных данных разных комплектов для AF16 встречаются неодинаковые значения.
• Состояние смежных деталей: люфт шатуна, поврежденные подшипники или загрязнение картера способны быстро испортить новую поршневую группу.

Рекомендации по установке

Монтаж выполняют на очищенные и ровные сопрягаемые поверхности. Перед окончательной сборкой проверяют направление поршня, положение замков колец, зазоры, свободный ход поршня и совпадение каналов с прокладками. Поршень, палец и зеркало цилиндра смазывают подходящим для двухтактного двигателя маслом, а крепеж затягивают равномерно по значениям из сервисной документации Honda для конкретной модификации.

После ремонта необходимо устранить причину прежнего повреждения: неправильную подачу масла, перегрев, загрязнение впуска, негерметичность соединений или попадание посторонних частиц. ЦПГ Steel Mark Ø41 мм подходит для планового восстановления Honda Tact AF16, когда размеры, крепления и конфигурация каналов полностью совпадают с установленными деталями.
