ЦПГ JIN 4T GY6 60, Ø44 мм

ЦПГ JIN 4T GY6 60 с диаметром 44 мм

Комплект цилиндро-поршневой группы предназначен для ремонта четырехтактных двигателей семейства GY6 60, применяемых на китайских скутерах. Диаметр цилиндра и поршня составляет 44 мм, диаметр поршневого пальца — 13 мм. Заявленная совместимость охватывает двигатели 139QMA, 1P39QMA, 139QMB и 1P39QMB, однако перед покупкой необходимо проверить не только обозначение двигателя, но и размеры снятых деталей: у техники одного семейства встречаются конструктивные различия.

Назначение и состав комплекта

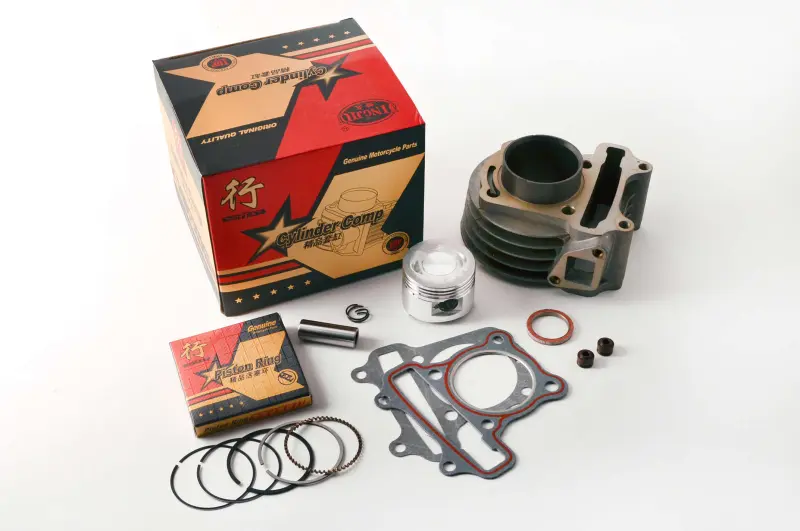

ЦПГ формирует зону, в которой поршень перемещается внутри цилиндра, а поршневые кольца уплотняют пространство над ним и участвуют в контроле масляной пленки на стенке. Поршневой палец соединяет поршень с шатуном, стопорные кольца удерживают палец от осевого смещения. В набор входят цилиндр с наружными охлаждающими ребрами, поршень, комплект колец, поршневой палец, два стопорных кольца и прокладки для сборки. Такой состав позволяет одновременно заменить основные сопряженные детали, а не соединять новый поршень с уже изношенным цилиндром или старыми кольцами.

Замена ЦПГ обычно рассматривается при снижении компрессии, затрудненном запуске, падении тяги, повышенном расходе масла, механическом повреждении поршня либо появлении задиров на поверхности цилиндра. Такие признаки могут иметь и другие причины, поэтому перед разборкой двигателя полезно проверить компрессию, состояние клапанного механизма, подачу топлива и зажигание. Комплект устраняет последствия износа цилиндра и поршневых деталей, но не заменяет диагностику остальных систем двигателя.

Что проверить при подборе

• Тип двигателя: комплект рассчитан на четырехтактную конфигурацию GY6 60, а не на внешне похожий двухтактный мотор.
• Код двигателя: ориентиром служат обозначения 139QMA, 1P39QMA, 139QMB или 1P39QMB. Код следует сверять непосредственно на картере скутера.
• Диаметр цилиндра: требуемый размер — 44 мм. Его необходимо сопоставить с поршнем и цилиндром, которые установлены на двигателе сейчас.
• Поршневой палец: диаметр 13 мм должен соответствовать отверстию в поршне и верхней головке шатуна.
• Посадочная геометрия: сравните высоту цилиндра, расположение шпилек, форму основания, масляные каналы и контуры прокладок со снятой ЦПГ. Совпадение кубатуры в названии само по себе не исключает отличий между модификациями.

Подготовка к установке

Перед монтажом очищают сопрягаемые поверхности картера и головки от остатков прежних прокладок, проверяют плоскости, состояние шатуна, шпилек и резьбы. В цилиндре не должны оставаться абразивные частицы или упаковочная пыль. Поршневые кольца устанавливают в предназначенные для них канавки с учетом их типа, ориентации и расположения замков; действовать следует по технической документации конкретного двигателя. Поршень и поверхность цилиндра перед первой прокруткой смазывают моторным маслом, применяемым в скутере.

Стопорные кольца должны полностью войти в канавки поршня. После сборки коленчатый вал аккуратно проворачивают вручную и убеждаются, что поршень движется свободно, клапаны не встречаются с поршнем, а механизм не закусывает. Затем выполняют предусмотренную для двигателя регулировку клапанных зазоров и контролируют герметичность соединений. Равномерная затяжка крепежа с установленным для конкретного мотора моментом помогает не деформировать цилиндр и головку.

ЦПГ JIN Ø44 мм подходит для восстановления двигателя GY6 60 при подтвержденном совпадении кода и посадочных размеров. Точная проверка старого цилиндра, поршневого пальца и прокладок до начала ремонта позволяет выбрать комплект без риска перепутать близкие версии GY6 и заранее подготовить необходимые расходные материалы.
