Цилиндро-поршневая группа 4T CG300/170FMN Ø70 мм, палец 16 мм, GONGYU

Цилиндро-поршневая группа GONGYU для двигателя CG300/170FMN

Комплект предназначен для ремонта четырехтактного мотоциклетного двигателя серии CG300 с обозначением 170FMN. Цилиндр, поршень и сопряженные детали восстанавливают основную пару, в которой происходит сжатие рабочей смеси и преобразование давления газов в движение поршня. ЦПГ подходит для случая, когда износ цилиндра и поршня уже нельзя устранить заменой одних колец либо когда детали имеют задиры, повреждения канавок, прогар или другое критическое повреждение.

Основные параметры этой версии — диаметр цилиндра и поршня 70 мм, поршневой палец диаметром 16 мм и ход поршня 82 мм. Высота гильзы составляет 106,5 мм. Комплект рассчитан на двигатель CG300/170FMN с нижним расположением распределительного вала и штанговым приводом газораспределительного механизма. Эти признаки необходимо учитывать вместе: обозначение CG300 само по себе не заменяет проверку диаметра пальца, геометрии цилиндра и исполнения двигателя.

Состав и особенности конструкции

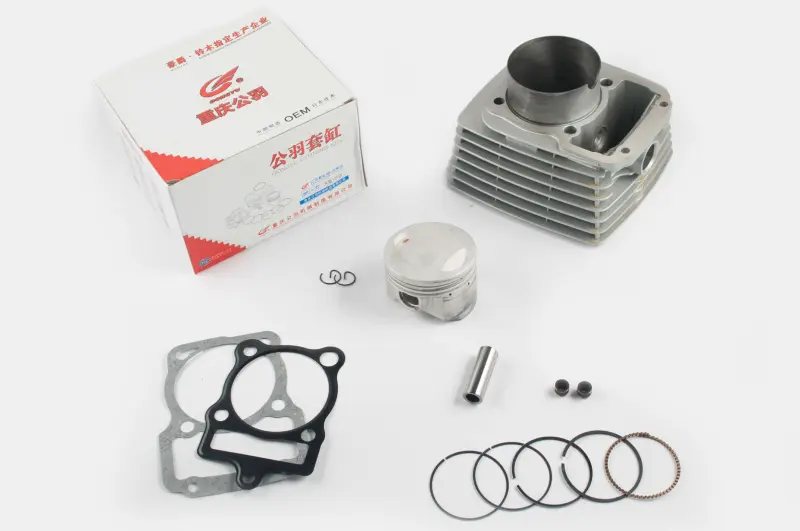

В набор входят цилиндр, поршень, поршневые кольца, палец, стопорные кольца, прокладки и сальники клапанов. Такой состав позволяет одновременно заменить основные сопряженные детали ЦПГ и расходные компоненты, необходимые при разборке верхней части двигателя. Наружные ребра цилиндра увеличивают площадь теплообмена с окружающим воздухом, что соответствует воздушному охлаждению мотора. Поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра, а стопоры удерживают палец от осевого смещения.

Практические преимущества

• Цилиндр, поршень, кольца и палец подобраны как единый комплект, поэтому при ремонте не требуется отдельно собирать основные детали пары разных исполнений.
• Прокладки и сальники клапанов входят в набор, что позволяет заменить разобранные уплотнения во время обслуживания верхней части двигателя.
• Развитое оребрение цилиндра отводит тепло через увеличенную наружную поверхность при работе двигателя с воздушным охлаждением.
• Палец диаметром 16 мм определяет конкретное исполнение поршня и помогает исключить установку варианта CG300 с другим диаметром пальца.

Что проверить перед выбором

До заказа следует установить точное обозначение двигателя и измерить снятые детали. Сверьте диаметр цилиндра 70 мм, диаметр поршневого пальца 16 мм, ход 82 мм и высоту гильзы 106,5 мм. Дополнительно сопоставьте расположение шпилек, посадочные поверхности, контуры прокладок и каналы в основании цилиндра. Для моторов с похожим названием встречаются версии с пальцем другого диаметра, поэтому выбирать ЦПГ только по рабочему объему мотоцикла нельзя.

При установке очищают сопрягаемые плоскости, проверяют состояние шпилек и головки цилиндра, контролируют зазоры по ремонтным данным конкретного двигателя. Кольца устанавливают с правильной ориентацией и разведением замков, палец фиксируют стопорными кольцами, а крепеж затягивают в предусмотренной последовательности. Перед первым запуском необходимо обеспечить смазку трущихся поверхностей и убедиться, что поршень перемещается без заеданий. Такой подход помогает восстановить компрессию и избежать повреждения нового комплекта из-за ошибки подбора или сборки.
