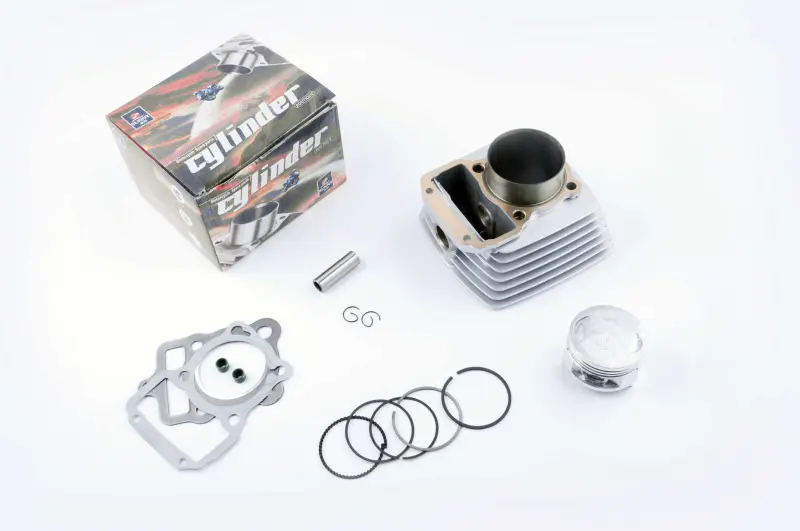

ЦПГ SUNY для 4T двигателя CG200, Ø63,5 мм, палец 15 мм

Цилиндро-поршневая группа SUNY для двигателя CG200

ЦПГ предназначена для ремонта четырехтактных двигателей типа CG200 с диаметром цилиндра 63,5 мм и поршневым пальцем 15 мм. Детали этой группы формируют камеру, в которой поршень совершает возвратно-поступательное движение, сжимает топливовоздушную смесь и воспринимает давление газов после ее сгорания. Через поршневой палец и шатун полученное усилие передается на коленчатый вал. От состояния цилиндра, поршня и колец непосредственно зависят компрессия, уверенный запуск двигателя, стабильность работы и расход моторного масла.

Модель рассчитана на технику с двигателем семейства CG200 и встречается в применении на мотоциклах китайского типа с моторами объемом 200 см³. Обозначение CG200 само по себе не исключает различий между модификациями: у двигателей могут отличаться высота цилиндра, расположение шпилек, форма каналов, исполнение головки и другие присоединительные параметры. Поэтому основными подтвержденными размерами при подборе служат диаметр 63,5 мм и диаметр пальца 15 мм, но перед покупкой необходимо проверить всю геометрию снятой ЦПГ.

Назначение и причины замены

Установка новой цилиндро-поршневой группы требуется при критическом износе зеркала цилиндра, глубоких задирах, повреждении поршня, износе канавок или потере упругости поршневых колец. На необходимость диагностики указывают снижение компрессии, затрудненный холодный запуск, падение тяги, повышенный расход масла, дымность и посторонние звуки в цилиндре. Эти симптомы могут иметь несколько причин, поэтому перед разборкой двигатель следует проверить комплексно, включая состояние головки цилиндра, клапанов, шатунного механизма, смазки и впуска.

Цилиндр имеет развитое наружное оребрение. Такая форма увеличивает площадь поверхности, через которую отводится тепло во время работы двигателя. Поршень подбирается под заявленный диаметр цилиндра, а кольца обеспечивают уплотнение в цилиндре и участвуют в регулировании количества масла на его стенках. Поршневой палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают палец от осевого смещения.

Что проверить при выборе

• Тип двигателя: четырехтактный CG200 соответствующей конструктивной версии.
• Диаметр цилиндра и поршня: 63,5 мм; размер должен соответствовать требуемому номинальному или ремонтному исполнению двигателя.
• Диаметр поршневого пальца: 15 мм; одновременно проверяют посадку пальца в шатуне и поршне.
• Присоединительная геометрия: межосевые расстояния шпилек, высоту цилиндра, контуры основания, расположение каналов и форму сопряжения с головкой.
• Исполнение поршня: форму днища, положение выемок под клапаны, компрессионную высоту и расположение канавок сравнивают со снятой деталью.

Рекомендации по установке

До сборки очищают посадочные поверхности, проверяют плоскости картера и головки, состояние шатуна и отсутствие недопустимого люфта. Цилиндр, поршень и кольца должны быть чистыми и смазанными подходящим моторным маслом. Кольца устанавливают с учетом их назначения и правильной ориентации, замки разводят согласно ремонтной документации двигателя. Стопорные кольца пальца полностью размещают в канавках, после чего проверяют свободное перемещение деталей без перекоса и закусывания.

Головку и остальные соединения затягивают в установленной производителем последовательности и с предусмотренным моментом. После сборки проверяют фазы газораспределения, клапанные зазоры, подачу масла и отсутствие утечек. Первый запуск выполняют без продолжительной работы на высоких оборотах, контролируя шум, температуру и герметичность соединений. Точный подбор и аккуратная установка позволяют восстановить нормальное уплотнение цилиндра и стабильную работу исправного двигателя CG200.
