Цилиндро-поршневая группа 4T CG180 Ø59,6 мм, палец 15 мм, h 79 мм GONGYU

Цилиндро-поршневая группа GONGYU для двигателя CG180

Комплект предназначен для ремонта четырехтактного двигателя типа CG180. Основные параметры исполнения — диаметр цилиндра 59,6 мм, диаметр поршневого пальца 15 мм и высота цилиндра 79 мм. Эти размеры необходимо проверять при подборе даже тогда, когда обозначение двигателя совпадает: отдельные модификации моторов семейства CG могут отличаться цилиндром, поршнем, высотой корпуса и расположением посадочных элементов.

Цилиндро-поршневая группа формирует пространство, в котором поршень совершает возвратно-поступательное движение. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Состояние этих деталей связано с компрессией, расходом масла, устойчивостью запуска и работой двигателя под нагрузкой. Комплект применяют при восстановлении мотора после износа поверхности цилиндра, появления задиров, повреждения поршня или канавок колец.

Состав и конструкция

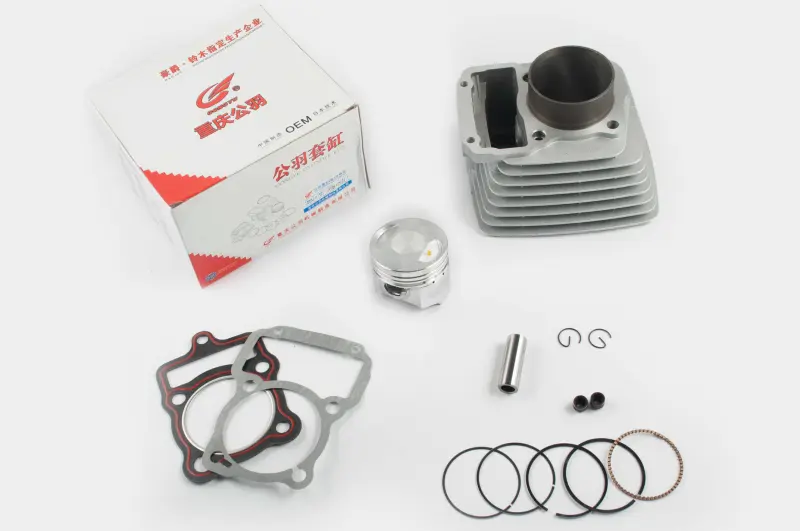

В набор входят цилиндр с наружными ребрами, поршень, комплект поршневых колец, поршневой палец, два стопорных кольца и прокладки. Совместно подобранные детали позволяют заменить основные компоненты ЦПГ в рамках одного ремонта. При этом перед установкой следует проверить каждый компонент, состояние сопрягаемых поверхностей двигателя и соответствие набора конкретной версии мотора.

• Тип двигателя: четырехтактный, семейство CG180.
• Диаметр цилиндра: 59,6 мм.
• Диаметр поршневого пальца: 15 мм.
• Высота цилиндра: 79 мм.
• Марка комплекта: GONGYU.
• Назначение: ремонт и восстановление цилиндро-поршневой группы мотоциклетного двигателя.

Как проверить совместимость

Для точного выбора недостаточно ориентироваться только на рабочий объем мотоцикла или обозначение CG180. С демонтированной деталью сравнивают диаметр цилиндра, размер пальца и высоту корпуса. Дополнительно проверяют форму основания, расстояние между крепежными отверстиями, конфигурацию верхней плоскости, расположение технологических проемов и соответствие прокладок. Поршень сопоставляют по общей геометрии, положению пальца, форме днища и расположению канавок для колец.

Высоту 79 мм особенно важно учитывать: для CG180 встречаются цилиндры того же диаметра 59,6 мм и с пальцем 15 мм, но высотой 77 мм. Такие варианты нельзя считать одинаковыми только из-за совпадения двух размеров. Разница в геометрии влияет на положение цилиндра и поршня относительно других деталей двигателя, поэтому все три заявленных параметра должны соответствовать снятой ЦПГ и техническим данным конкретной модификации.

Подготовка к установке

Перед сборкой очищают посадочные плоскости от остатков старых прокладок и загрязнений, проверяют шатун, посадку пальца и отсутствие повреждений на сопрягаемых деталях. Цилиндр и поршень осматривают, кольца устанавливают в предназначенные для них канавки с учетом их типа и ориентации. Трущиеся поверхности при сборке смазывают моторным маслом, предусмотренным для двигателя.

Стопорные кольца пальца должны полностью войти в свои канавки. Прокладки устанавливают на чистые ровные поверхности без перекоса, а крепеж затягивают в последовательности и с моментом, указанными изготовителем двигателя. После сборки коленчатый вал проворачивают вручную, контролируя свободное движение поршня и отсутствие механического заедания. Первый запуск выполняют только после проверки уровня масла, правильности сборки и регулировок, необходимых для конкретного мотора.

Когда требуется замена ЦПГ

Поводом для диагностики служат снижение компрессии, затрудненный запуск, потеря тяги, повышенный расход масла, дымность или посторонний звук из зоны цилиндра. Эти признаки могут иметь разные причины, поэтому решение о замене принимают после разборки и измерения деталей. Если обнаружены задиры, повреждение поршня, износ цилиндра либо канавок колец, комплект GONGYU с параметрами Ø59,6, p 15 и h 79 позволяет восстановить соответствующую конфигурацию CG180 без подбора основных деталей ЦПГ по отдельности.
