Цилиндро-поршневая группа 4T CB145 Ø61 мм, палец 15 мм, h-69 GONGYU

ЦПГ GONGYU для четырехтактного двигателя CB145

Цилиндро-поршневая группа предназначена для ремонта четырехтактного мотоциклетного двигателя конфигурации CB145. Основные параметры модели — диаметр цилиндра 61 мм, диаметр поршневого пальца 15 мм и обозначение h-69. Комплект подходит для восстановления деталей, которые непосредственно формируют камеру сгорания, обеспечивают движение поршня в цилиндре и участвуют в создании компрессии. Это не универсальная ЦПГ: перед заказом необходимо сопоставить размеры и конструкцию со снятыми деталями конкретного двигателя.

Назначение и конструкция

Во время работы двигателя поршень перемещается внутри цилиндра, принимает давление газов после воспламенения смеси и через палец передает усилие на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, помогают сохранять компрессию и контролировать масло на рабочей поверхности. Состояние этой пары влияет на уверенный запуск, устойчивость работы двигателя и расход масла. Наружное оребрение цилиндра увеличивает площадь теплоотдачи при обдуве встречным потоком воздуха.

Замена ЦПГ требуется при выраженном износе цилиндра и поршня, появлении задиров, повреждении канавок под кольца, снижении компрессии или повышенном попадании масла в камеру сгорания. Перед ремонтом причину неисправности необходимо определить диагностикой: новая поршневая группа не устранит дефекты головки цилиндра, клапанного механизма, шатуна, коленчатого вала либо системы смазки.

Состав комплекта

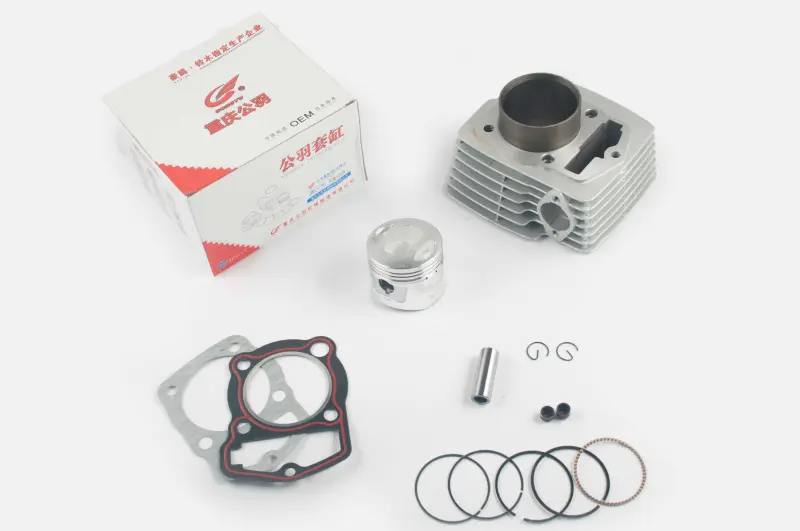

В набор входят цилиндр, поршень, комплект поршневых колец, поршневой палец, два стопорных кольца пальца и прокладки. Основные сопряженные детали можно заменить вместе, не подбирая цилиндр, поршень и кольца по отдельности. Прокладки предназначены для сборки соединений, относящихся к устанавливаемой ЦПГ; потребность в дополнительных уплотнениях и расходных материалах определяется после разборки двигателя.

Что проверить при подборе

• Тип двигателя: четырехтактная конструкция CB145 должна соответствовать мотору мотоцикла.
• Диаметр цилиндра: требуемый размер — 61 мм. Совпадения только по предполагаемому объему двигателя недостаточно.
• Поршневой палец: диаметр 15 мм должен соответствовать отверстию поршня и верхней головке шатуна.
• Параметр h-69: его необходимо учитывать вместе с диаметрами, поскольку ЦПГ с похожим внешним видом может отличаться геометрией.
• Посадочная часть: сравните расположение шпилек, профиль основания цилиндра, проход цепи ГРМ, масляные каналы и сопряжение с головкой цилиндра.

Для точного выбора удобно измерить демонтированный цилиндр и палец, а также сопоставить старую деталь с новой по всем посадочным точкам. Обозначение CB145 само по себе не исключает различий между модификациями двигателей и рамами разных производителей.

Установка и подготовка двигателя

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности. До сборки следует оценить состояние шатуна и его верхней головки, проверить отсутствие ощутимого люфта, осмотреть головку цилиндра, шпильки, каналы смазки и механизм газораспределения. Поршневые кольца устанавливают в предназначенные для них канавки с соблюдением правильной ориентации и расположения замков. Стопорные кольца пальца должны полностью войти в канавки; попадание кольца внутрь картера недопустимо.

После установки необходимо выставить фазы газораспределения по меткам, отрегулировать предусмотренные двигателем зазоры и убедиться, что коленчатый вал проворачивается без заклинивания. Перед первым запуском проверяют поступление масла и герметичность собранных соединений. В начальный период эксплуатации избегают продолжительной работы на предельной нагрузке и контролируют отсутствие постороннего шума, перегрева и утечек. Такой подход помогает правильно приработать новые сопряженные поверхности и вовремя обнаружить ошибку сборки.
