ЦПГ 4T CB133 Ø58,5 мм, палец 14 мм, h 70 мм, чёрная GONGYU

Цилиндро-поршневая группа GONGYU для двигателя CB133

Комплект предназначен для ремонта четырёхтактного мотоциклетного двигателя CB133. Цилиндр, поршень и кольца образуют основную пару, в которой происходит движение поршня, сжатие топливовоздушной смеси и передача усилия на кривошипно-шатунный механизм. ЦПГ выбирают при износе поверхности цилиндра, повреждении поршня или канавок колец, появлении задиров, снижении компрессии, повышенном расходе масла либо необходимости комплексного восстановления верхней части двигателя.

Основные параметры этой версии: диаметр 58,5 мм, поршневой палец 14 мм и параметр высоты цилиндра h 70 мм. Наружная часть цилиндра выполнена в чёрном цвете и имеет развитое оребрение. Модельное обозначение CB133 относится к совместимости комплекта, однако при подборе необходимо проверить все размеры и конфигурацию снятых деталей: у внешне похожих ЦПГ встречаются отличия по высоте цилиндра, диаметру пальца и присоединительной геометрии.

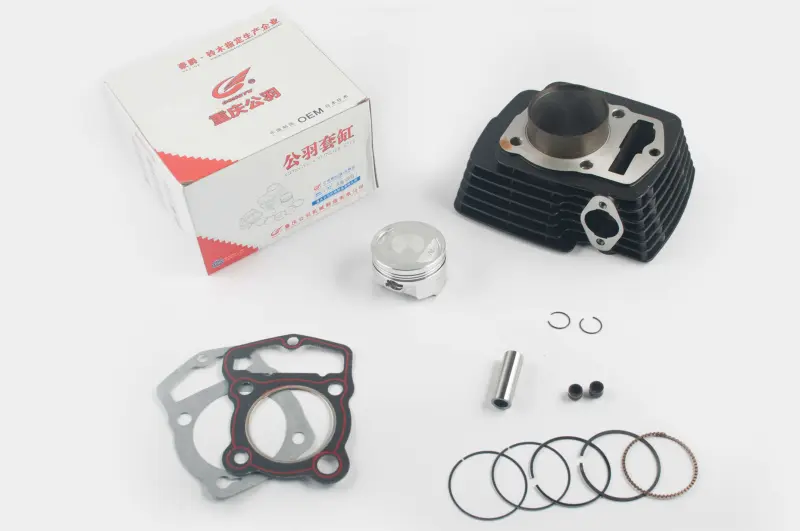

Состав комплекта

Комплект объединяет основные детали, которые устанавливаются совместно при ремонте цилиндро-поршневой части двигателя. В него входят:

• цилиндр с оребрённой наружной поверхностью и каналами под штатное крепление;
• поршень, рассчитанный на диаметр цилиндра 58,5 мм;
• комплект поршневых колец для установки в соответствующие канавки поршня;
• поршневой палец диаметром 14 мм и два стопорных кольца для его фиксации;
• прокладки, соответствующие конфигурации представленного цилиндра.

Совместный подбор цилиндра и поршня избавляет от необходимости отдельно искать главные детали одной размерной группы. При этом перед сборкой каждую деталь нужно проверить на отсутствие повреждений, загрязнений и следов, способных помешать правильной установке.

Как проверить совместимость

Обозначения CB133 и 4T должны совпадать с типом двигателя ремонтируемого мотоцикла. Затем сравнивают диаметр цилиндра 58,5 мм, диаметр поршневого пальца 14 мм и параметр h 70 мм. Отдельно сопоставляют общую высоту и форму цилиндра, расположение крепёжных отверстий, проходов и контуры посадочных плоскостей. Прокладки удобно приложить к сопрягаемым поверхностям до начала сборки: их отверстия не должны перекрывать предусмотренные каналы или смещаться относительно шпилек.

Особенно внимательно следует различать эту модификацию и вариант CB133 с параметром h 69 мм. Разница всего в одном миллиметре в обозначении является основанием для дополнительной проверки, поскольку выбирать такие версии только по диаметру поршня нельзя. Если двигатель ранее ремонтировался, размеры лучше сверять не только со старым комплектом, но и с фактической конфигурацией картера и головки цилиндра.

Рекомендации по установке

Монтаж ЦПГ выполняют на очищенные и проверенные сопрягаемые поверхности. До установки контролируют состояние шатуна и посадки поршневого пальца, проверяют ориентацию поршня и колец, расположение замков колец и надёжную фиксацию пальца стопорными кольцами. Рабочие поверхности при сборке смазывают подходящим моторным маслом. Крепёж затягивают в установленной последовательности и с моментом, предусмотренным документацией конкретного двигателя.

После сборки необходимо убедиться, что поршень перемещается без закусывания, а установленные прокладки не смещены. Такой подход помогает исключить ошибки подбора и монтажа, которые могут привести к стуку, утечкам, недостаточной компрессии или ускоренному износу новых деталей. Комплект GONGYU подходит для планового восстановления ЦПГ CB133 и ремонта после дефектов цилиндра или поршня при полном совпадении указанных параметров.
