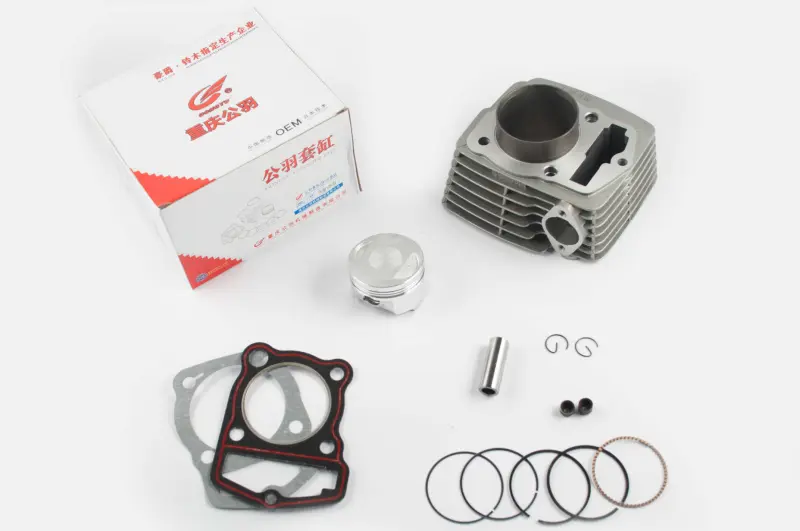

ЦПГ 4T CB133 Ø58,5 мм, палец 14 мм, h=69 мм GONGYU

Цилиндро-поршневая группа GONGYU для двигателя CB133

ЦПГ предназначена для ремонта четырехтактного мотоциклетного двигателя CB133. Набор объединяет цилиндр и сопряженные с ним детали поршневой группы, участвующие в сжатии топливовоздушной смеси и передаче усилия от поршня через палец к шатуну. Основные параметры этой версии — диаметр 58,5 мм, диаметр поршневого пальца 14 мм и размер h=69 мм. Такое сочетание необходимо учитывать целиком: совпадения только по диаметру цилиндра недостаточно для правильного подбора.

Цилиндр имеет воздушное оребрение, увеличивающее площадь отвода тепла при работе двигателя. В конструкции набора предусмотрены поршень, поршневые кольца, палец, стопорные кольца и прокладки. Использование согласованных между собой деталей удобно при восстановлении цилиндро-поршневой части после износа или повреждения ее компонентов. При этом перед монтажом необходимо проверить все детали набора, сопоставить их с демонтированной ЦПГ и убедиться, что параметры конкретной модификации двигателя соответствуют обозначениям CB133, Ø58,5, p-14 и h-69.

Ключевые параметры и назначение

• Тип двигателя: четырехтактный.
• Обозначение двигателя: CB133.
• Диаметр: 58,5 мм.
• Диаметр поршневого пальца: 14 мм.
• Параметр высоты: h=69 мм.
• Марка: GONGYU.
• Категория применения: цилиндро-поршневая группа для китайских мотоциклов.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой части актуальна при снижении компрессии, затрудненном запуске, падении тяги, постороннем стуке в зоне цилиндра или повышенном расходе масла. Причиной могут быть задиры на трущихся поверхностях, износ цилиндра, повреждение поршня, потеря подвижности колец либо износ кольцевых канавок. Эти признаки требуют диагностики: одинаковые симптомы способны возникать и при неисправностях головки цилиндра, клапанного механизма, системы питания или зажигания. Решение о замене принимают после разборки, осмотра и измерения сопряженных деталей.

Как проверить совместимость

При выборе сначала уточняют тип и модификацию установленного двигателя, а затем сравнивают геометрию старой ЦПГ. Нужно сверить диаметр цилиндра 58,5 мм, палец 14 мм и параметр h=69 мм. Дополнительно сравнивают посадочные поверхности, расположение крепежных отверстий, форму каналов, контур прокладок и конфигурацию головки цилиндра. Обозначение CB133 само по себе не отменяет проверку размеров: на технике одного класса могут встречаться разные исполнения двигателя и ранее установленные ремонтные детали.

Не следует подбирать эту версию вместо похожих вариантов CB133 с другой высотой, а также вместо ЦПГ CB125, CB145 или CG133 только по внешнему сходству. Различие даже одного установочного параметра способно повлиять на положение поршня, сопряжение цилиндра с картером и головкой, а также на нормальную работу двигателя. Надежнее сохранить старые детали до завершения сравнения и монтажа.

Подготовка к установке

Монтаж выполняют на чистом разобранном двигателе после проверки шатуна, втулки или подшипника верхней головки, состояния шпилек и плоскостей прилегания. До сборки контролируют зазоры по ремонтным данным конкретного двигателя, правильность расположения колец и свободное движение поршневого пальца. Каналы и посадочные поверхности очищают от остатков старых прокладок и загрязнений, а крепеж затягивают в предусмотренной для двигателя последовательности и с нормативным моментом. После сборки проверяют вращение коленчатого вала без заеданий, герметичность соединений и работу системы смазки. Такая подготовка помогает использовать ЦПГ GONGYU по назначению и избежать повторной разборки из-за ошибки подбора или монтажа.
