Цилиндро-поршневая группа 2T Stels 72, Ø47 мм, палец 12 мм

ЦПГ 2T Stels 72 с цилиндром Ø47 мм

Цилиндро-поршневая группа предназначена для ремонта двухтактного двигателя Stels 72. Номинальный диаметр цилиндра и поршня составляет 47 мм, а диаметр поршневого пальца — 12 мм. Эти параметры определяют посадку деталей, поэтому комплект следует подбирать по фактической модификации двигателя, а не только по названию скутера. ЦПГ подходит для восстановления моторной части после износа цилиндра, поршня или колец, когда одной установки новых колец уже недостаточно.

Во время работы двигателя поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поддерживая компрессию. Состояние этих поверхностей влияет на запуск, устойчивость работы и тягу двигателя. Глубокие задиры, повреждение поршня, износ канавок колец и заметное падение компрессии служат основаниями для диагностики ЦПГ и выбора подходящего способа ремонта.

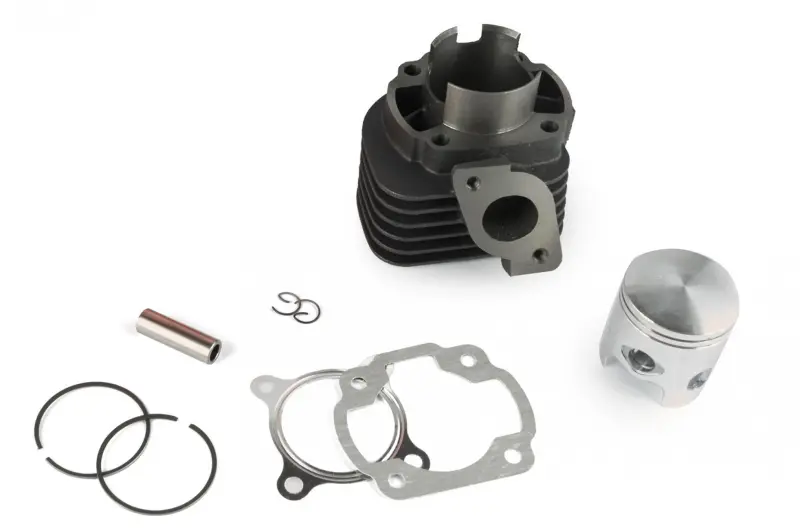

Состав комплекта

• Цилиндр с наружными ребрами охлаждения формирует направляющую поверхность для движения поршня и помогает отводить тепло при работе двухтактного двигателя.
• Поршень и два поршневых кольца образуют подвижную часть группы и обеспечивают уплотнение в цилиндре при правильной установке.
• Поршневой палец и два стопорных кольца предназначены для соединения поршня с шатуном и фиксации пальца от осевого смещения.
• Прокладки используются при сборке соединений цилиндра. Уплотняемые поверхности перед монтажом необходимо очистить от остатков прежних прокладок и загрязнений.

Как проверить совместимость

Основные ориентиры для подбора — двухтактный тип двигателя, исполнение Stels 72, диаметр цилиндра 47 мм и палец 12 мм. Дополнительно сравните комплект со снятой ЦПГ: расположение шпилек и крепежных отверстий, форму основания цилиндра, конфигурацию каналов, положение выпускного фланца, общую высоту цилиндра и геометрию поршня. Совпадение одного диаметра не подтверждает полную совместимость, поскольку у разных модификаций могут отличаться крепление, высота и расположение окон. Если двигатель ранее ремонтировался или менялся целиком, ориентироваться нужно на фактически установленную конструкцию.

Рекомендации по установке

Перед сборкой проверьте состояние шатуна, подшипника поршневого пальца, коленчатого вала и посадочных поверхностей. Люфт, следы перегрева или металлические частицы в картере требуют устранения причины повреждения до установки новой ЦПГ. Кольца устанавливают с учетом их посадки в канавках и положения фиксирующих штифтов поршня; замки колец должны находиться в предусмотренных местах. Стопорные кольца пальца необходимо полностью посадить в канавки. Цилиндр надевают без перекоса, не прикладывая усилие, способное повредить кольца.

После сборки следует убедиться в свободном перемещении поршня, герметичности соединений и исправности системы смазки двухтактного двигателя. Первый запуск проводят только после проверки правильности монтажа и отсутствия посторонних предметов в картере и каналах. ЦПГ Ø47 мм с пальцем 12 мм подойдет для планового ремонта Stels 72 при точном совпадении всех присоединительных размеров и конфигурации снятых деталей.
