Цилиндро-поршневая группа (ЦПГ) Honda PAL 50 Ø41 AF17 MANLE

Цилиндро-поршневая группа MANLE для Honda PAL 50 с обозначением AF17 и диаметром Ø41 — комплект для замены цилиндра и поршня двигателя. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ними, помогая удерживать давление при сжатии и сгорании смеси. Через поршневой палец усилие передаётся на шатун. От состояния этих деталей зависят компрессия, запуск и способность двигателя работать под нагрузкой.

Что входит в комплект

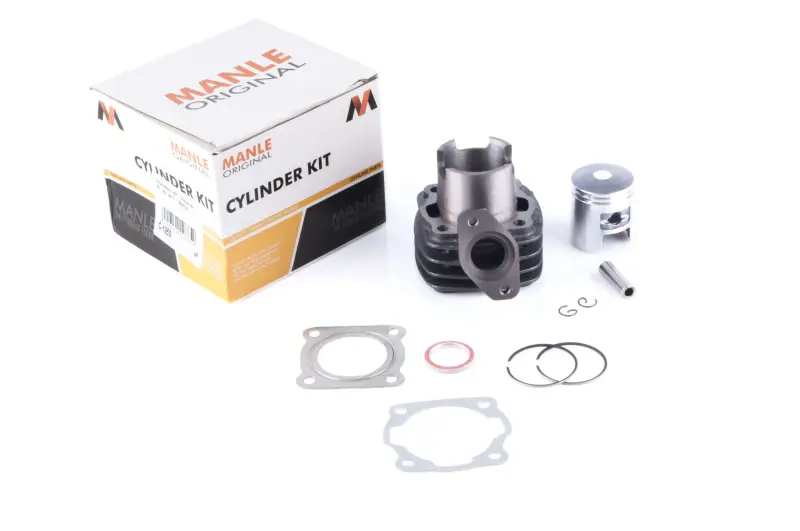

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец, два стопорных кольца пальца, две прокладки и отдельное уплотнительное кольцо. Рёбра увеличивают поверхность отвода тепла от цилиндра. Кольца устанавливаются в канавки поршня, а стопоры удерживают палец от осевого смещения. При сборке каждый уплотнитель должен занять своё место: его подбирают по форме сопрягаемых поверхностей и отверстий.

Когда требуется замена

Повод проверить ЦПГ — затруднённый запуск, снижение тяги, падение компрессии или посторонний стук со стороны цилиндра. Эти признаки сами по себе ещё не определяют причину неисправности. Решение о замене принимают после осмотра и измерений: оценивают задиры на стенке цилиндра и поршне, износ канавок, состояние колец и зазор между поршнем и цилиндром. Если изношены обе сопряжённые детали, установка одних новых колец может не восстановить нормальную работу.

Как сверить размеры и посадки

Обозначение Ø41 указывает на диаметр 41 мм. Для подбора также сверяют обозначение двигателя, расположение креплений, высоту цилиндра, форму его основания и посадку в картер. Сравните расположение каналов и выпускного фланца со снятым цилиндром. Совпадения только диаметра недостаточно: другая геометрия может помешать сборке или нарушить работу двигателя.

У поршня проверяют диаметр и длину пальца, расстояние от оси пальца до днища, форму юбки и расположение канавок под кольца. Прокладки должны совпадать с посадочными поверхностями и не перекрывать каналы. Контрольные размеры лучше снимать с очищенных деталей, учитывая их износ, и сопоставлять с требованиями двигателя. Слишком малый зазор повышает риск прихвата при нагреве, а слишком большой приводит к стуку и потере герметичности.

Особенности установки

До сборки очищают прилегающие поверхности и исключают попадание грязи в картер. Если прежняя поршневая получила задиры, сначала устраняют причину повреждения, включая возможные нарушения смазки или перегрев. Одновременно осматривают подшипник верхней головки шатуна, посадку пальца и уплотняемые поверхности. Повреждённые сопутствующие детали меняют вместе с ЦПГ.

Поршень ориентируют по требованиям двигателя, кольца аккуратно размещают в канавках с правильным положением замков. Стопоры пальца полностью усаживают в пазы. Рабочие поверхности смазывают, цилиндр надевают без ударов и чрезмерного усилия. Крепёж затягивают в установленной последовательности с моментом, предусмотренным для двигателя. До запуска проверяют свободное перемещение поршня: заедание требует повторной проверки сборки. После замены соблюдают режим обкатки, рекомендованный для двигателя.
