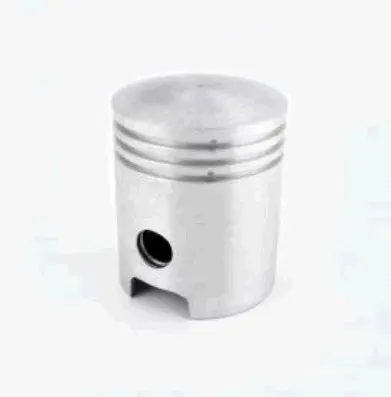

Поршень Тула 1-го ремонта Ø62,50 мм, трёхкольцевой

Поршень Тула 1-го ремонта Ø62,50 мм, трёхкольцевой

Предназначен для восстановления цилиндро-поршневой группы двигателя мототехники Тула после перехода цилиндра на первый ремонтный размер. Диаметр 62,50 мм относится именно к ремонтному исполнению: такой поршень подбирают не вместо стандартного без проверки, а под цилиндр, расточенный и окончательно обработанный под соответствующий размер. Трёхкольцевая конструкция предусматривает три канавки в верхней части поршня.

Назначение детали

Поршень перемещается по зеркалу цилиндра, воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Вместе с правильно подобранными кольцами он участвует в уплотнении камеры сгорания и работе газообмена двигателя. Состояние сопряжения поршня, цилиндра и колец непосредственно отражается на компрессии, запуске, устойчивости работы и отсутствии постороннего механического шума.

Ремонтный поршень применяют, когда износ или повреждение зеркала цилиндра уже не позволяют сохранить штатный размер. Цилиндр растачивают и хонингуют под ремонтную деталь, выдерживая требуемый монтажный зазор. Поэтому обозначение Ø62,50 мм нельзя воспринимать как единственный достаточный критерий: фактический диаметр цилиндра после обработки и зазор в паре должен определить мастер по ремонтной документации двигателя.

Что проверить при подборе

• Ремонтную ступень. Эта версия соответствует первому ремонту Ø62,50 мм. Она не предназначена для цилиндра стандартного размера или следующей ремонтной ступени без соответствующей обработки.
• Конфигурацию колец. Поршень выполнен под три кольца. Кольца необходимо подбирать по диаметру, высоте и профилю канавок; параметры комплекта нельзя определять только по названию модели.
• Сопряжение с цилиндром. Перед установкой измеряют цилиндр в нескольких поясах и направлениях, оценивают овальность, конусность и состояние поверхности. Размер после расточки согласуют с фактическим размером поршня.
• Соединение с шатуном. Следует сверить диаметр отверстия под палец, сам палец, посадку в бобышках и состояние верхней головки шатуна. Изношенные сопряжённые детали способны вызвать люфт и стук даже с новым поршнем.
• Особенности конкретного двигателя. До сборки сравнивают форму днища, высоту и расположение пальцевого отверстия, юбку, вырезы и положение кольцевых канавок со снятой исправной по геометрии деталью.

Установка и подготовка к работе

Монтаж выполняют после дефектовки цилиндра, шатуна, пальца и колец. Поверхности очищают от нагара и абразивных остатков обработки, проверяют свободное перемещение колец в канавках и контролируют их замки по требованиям двигателя. Кольца устанавливают без чрезмерного растяжения, а поршень ориентируют относительно окон цилиндра согласно ремонтной документации конкретной модификации Тула. Направление установки нельзя выбирать только по внешнему сходству со старой деталью.

После сборки коленчатый вал должен проворачиваться плавно, без закусывания и контакта колец с кромками окон. До запуска проверяют герметичность соединений и правильность сборки цилиндро-поршневой группы. После ремонта двигателю требуется режим приработки, предусмотренный руководством по эксплуатации: это позволяет новым поверхностям постепенно сформировать нормальный контакт.

Этот поршень подходит для ремонта, при котором цилиндр Тула подготовлен под диаметр 62,50 мм и требуется трёхкольцевое исполнение. Для уверенного выбора сначала измерьте цилиндр и старую деталь, затем согласуйте расточку с фактическим размером нового поршня. Такой порядок помогает избежать слишком малого либо чрезмерного зазора и повторной разборки двигателя.
