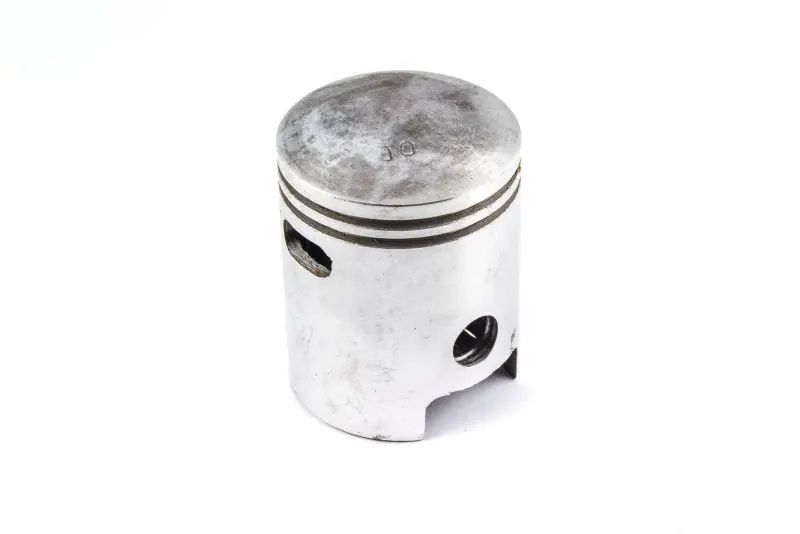

Поршень Тула 00 Ø62,07 мм, двухкольцевой

Поршень Тула 00 Ø62,07 мм, двухкольцевой

Деталь предназначена для цилиндро-поршневой группы двухтактного двигателя Тула объемом 200 см³. Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун. От правильного подбора этой детали зависят компрессия, уверенный запуск двигателя, стабильность его работы и отсутствие постороннего механического шума.

Номинальный диаметр поршня составляет 62,07 мм, диаметр отверстия под поршневой палец — 15 мм. Исполнение рассчитано на два поршневых кольца: в верхней части корпуса предусмотрены две кольцевые канавки. На юбке выполнены вырезы, а в боковых стенках расположены отверстия под палец. Такая конфигурация должна соответствовать цилиндру, шатуну и остальным деталям ремонтируемого двигателя не только по общему назначению, но и по размерам и расположению конструктивных элементов.

Что проверить при подборе

• Диаметр: для этой позиции указан размер 62,07 мм. Его сопоставляют с фактическим диаметром цилиндра после измерения, а не выбирают только по названию модели.
• Размерная группа: обозначение 00 необходимо учитывать вместе с диаметром. Поршни Тула встречаются в нескольких номинальных и ремонтных вариантах, поэтому близкие по названию детали не всегда взаимозаменяемы.
• Поршневой палец: отверстие рассчитано на диаметр 15 мм. Одновременно проверяют состояние пальца, втулки верхней головки шатуна и фиксирующих деталей.
• Количество колец: корпус имеет две канавки. Кольца должны подходить по диаметру, высоте и форме замка именно к применяемому поршню и цилиндру.
• Геометрия юбки: перед установкой сопоставляют вырезы, боковые окна и расположение канавок со снятой исправной по конфигурации деталью.

Когда требуется замена

Основанием для замены служат задиры на юбке, прогар или повреждение днища, трещины, заметная выработка канавок, деформация отверстий под палец либо чрезмерный зазор между поршнем и цилиндром. Изношенные поверхности нарушают уплотнение камеры сгорания, вызывают падение компрессии, затрудняют запуск и могут сопровождаться стуком. Установка новых колец на поршень с разбитыми канавками не устраняет причину неисправности, поэтому состояние деталей оценивают совместно.

Подготовка к установке

Перед сборкой цилиндр очищают и измеряют в нескольких поясах и направлениях. Это позволяет выявить конусность, овальность и определить, подходит ли размер 62,07 мм к подготовленной поверхности. Поршень нельзя подбирать по одному измерению старой детали: ее юбка могла получить износ, задиры или деформацию. Окончательный монтажный зазор определяют по результатам промера цилиндра и требованиям руководства по ремонту конкретного двигателя.

Отдельно контролируют боковой зазор колец в канавках и зазор в их замках после установки в цилиндр. Кольца должны свободно перемещаться в канавках без заедания, а их замки — занимать предусмотренное конструкцией положение. Перед сборкой также проверяют посадку пальца, состояние шатуна и надежность фиксации. Все трущиеся поверхности при монтаже смазывают составом, предусмотренным для двигателя.

Поршень Тула 00 Ø62,07 мм подходит для ремонта при подтвержденном соответствии цилиндра указанному размеру, пальца диаметру 15 мм и двухкольцевой конфигурации. Тщательный промер сопрягаемых деталей перед сборкой помогает восстановить правильное уплотнение цилиндра и избежать повторной разборки двигателя из-за ошибочно выбранной размерной группы.
