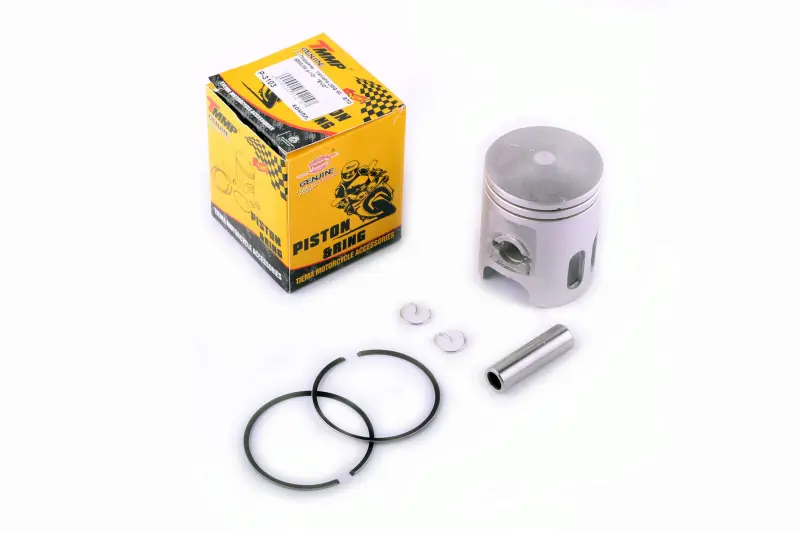

Поршень Yamaha Axis 90 STD Ø50 мм, палец Ø12 мм

Поршень Yamaha Axis 90 STD Ø50 мм

Поршень предназначен для цилиндро-поршневой группы двухтактного двигателя скутера Yamaha Axis 90. Номинальный диаметр детали составляет 50,00 мм, диаметр поршневого пальца — 12 мм, а обозначение STD указывает на стандартный размер. Такой вариант выбирают для цилиндра с соответствующим номинальным диаметром, если результаты измерений позволяют установить стандартный поршень без перехода на ремонтный размер.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие шатуну. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние сопрягаемых поверхностей, канавок и самих колец напрямую связано с компрессией и стабильностью работы мотора. Комплект включает поршень, два кольца, поршневой палец и два стопорных кольца пальца. Это основные детали, необходимые для соединения поршня с шатуном и его работы в цилиндре.

Когда требуется замена

Проверка поршневой части актуальна при снижении компрессии, затрудненном запуске, падении тяги, постороннем стуке, повреждении колец или появлении задиров на поршне и цилиндре. Причиной ремонта также могут стать изношенные канавки колец, поврежденное днище либо чрезмерный зазор между поршнем и цилиндром. Одной замены поршня недостаточно, если цилиндр имеет глубокие риски, выраженную выработку, овальность или конусность: перед подбором детали цилиндр нужно измерить и определить, остается ли он пригодным для размера STD.

Что проверить при подборе

• Модель двигателя: комплект рассчитан на Yamaha Axis 90; одного совпадения объема двигателя недостаточно, поскольку разные модификации могут иметь отличия.
• Диаметр поршня: требуемое значение — 50,00 мм. Его сопоставляют с фактическими размерами цилиндра и предусмотренным монтажным зазором.
• Размер пальца: диаметр 12 мм должен соответствовать шатуну и установленной ранее детали.
• Размерная группа: STD означает номинальное исполнение, поэтому его нельзя путать с поршнями увеличенного ремонтного диаметра.
• Конструкция старого поршня: перед установкой сравнивают общую форму, расположение окон и канавок, высоту от оси пальца до днища, количество колец и положение их фиксирующих штифтов.

Точное совпадение одного наружного диаметра еще не подтверждает полную взаимозаменяемость. Геометрия поршня влияет на его положение в цилиндре, работу впускных и выпускных окон двухтактного двигателя и безопасное расстояние до головки. Поэтому деталь подбирают по модели мотора, всем ключевым размерам и конфигурации снятого поршня, а окончательное решение принимают после промера цилиндра.

Рекомендации по установке

До сборки очищают цилиндр и картерную полость от нагара, абразивных частиц и остатков поврежденных деталей. Цилиндр осматривают и измеряют в нескольких поясах и направлениях, проверяя износ его поверхности. У колец контролируют посадку в канавках и зазор в замке согласно ремонтной документации двигателя. Кольца устанавливают без чрезмерного растягивания, а их замки располагают у предусмотренных фиксирующих штифтов.

Поршневой палец должен входить без ударной нагрузки, после чего оба стопорных кольца полностью размещают в канавках. Ориентацию поршня определяют по его конструкции и требованиям конкретного двигателя: неправильное положение способно привести к контакту кольца с окном цилиндра. После сборки проверяют свободное перемещение механизма вручную и выполняют первый запуск с соблюдением режима приработки, рекомендованного для отремонтированной цилиндро-поршневой группы.

Этот поршень подходит для ремонта Yamaha Axis 90 со стандартным цилиндром Ø50 мм и пальцем Ø12 мм. Перед заказом следует подтвердить состояние цилиндра и сопоставить геометрию со снятой деталью — такой подход помогает выбрать правильную размерную группу и избежать повторной разборки двигателя.
