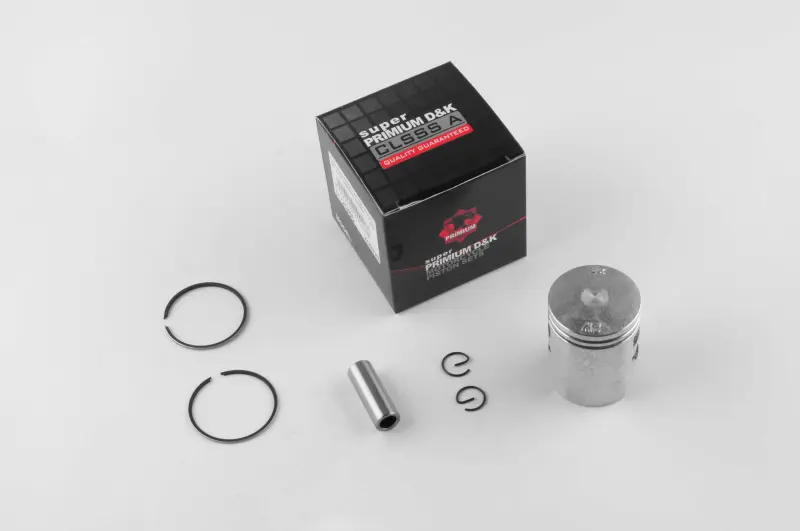

Поршень Honda Dio 50 STD Ø39,00 мм с кольцами и пальцем

Поршень Honda Dio 50 STD Ø39,00 мм

Поршень предназначен для ремонта цилиндро-поршневой группы скутера Honda Dio 50. Номинальный диаметр 39,00 мм и обозначение STD указывают на стандартный размер: деталь подбирают для цилиндра соответствующего диаметра, если после измерения он остается в допустимом состоянии и не требует перехода на увеличенный ремонтный размер. Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Поэтому точность подбора влияет на компрессию, запуск двигателя, устойчивость его работы и отсутствие постороннего стука.

Состав поршневого комплекта

В набор входят поршень, два поршневых кольца, палец и два стопорных кольца пальца. Такой состав позволяет заменить основные сопряженные детали одновременно, не оставляя в отремонтированной группе старые кольца или фиксаторы. Кольца устанавливаются в канавки поршня и обеспечивают уплотнение между поршнем и стенкой цилиндра. Палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают его от осевого смещения во время работы двигателя.

• Тип детали: поршень для цилиндро-поршневой группы скутера.
• Назначение: ремонт двигателя Honda Dio 50.
• Размер: Ø39,00 мм.
• Исполнение: STD, стандартный номинальный размер.
• Состав набора: поршень, два кольца, поршневой палец и два стопорных кольца.

Как проверить совместимость

Одного названия Honda Dio недостаточно для окончательного решения: в семействе используются разные поколения и модификации двигателей. Перед заказом необходимо определить точную модель скутера и код двигателя, а также измерить цилиндр и снятый поршень. Основной контрольный параметр этой позиции — диаметр 39,00 мм. Дополнительно сравнивают форму днища и юбки, расположение и ширину канавок под кольца, общую высоту, положение отверстия под палец и диаметр самого пальца. Эти параметры должны соответствовать демонтированной детали и цилиндру конкретного двигателя.

Обозначение STD нельзя выбирать только по заявленному объему 50 см³. Если цилиндр уже растачивали, в нем мог быть установлен поршень увеличенного размера. Если на рабочей поверхности присутствуют глубокие задиры, выраженная ступень или заметный износ, установка нового поршня без проверки цилиндра не устранит причину низкой компрессии. Состояние цилиндра и фактический зазор между деталями оценивают измерительным инструментом, а решение о сохранении стандартного размера принимают по результатам замеров.

Когда требуется замена

Основанием для разборки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, падение тяги или механический шум. При осмотре поршень заменяют при задирах на юбке, повреждении днища, износе канавок либо дефектах посадки пальца. Одновременно проверяют стенку цилиндра, шатун, игольчатый подшипник верхней головки и причины перегрева или недостаточной смазки. Такой подход помогает не повторить повреждение после сборки.

Рекомендации по установке

Монтаж выполняют на чистых деталях после проверки размеров и зазоров. Кольца устанавливают в предназначенные для них канавки без чрезмерного растяжения, контролируя их свободное перемещение и положение замков в соответствии с конструкцией двигателя. Стопорные кольца пальца должны полностью занять свои посадочные канавки. Перед окончательной сборкой проверяют легкость движения поршня, правильность его ориентации и отсутствие контакта, которого не предусматривает конструкция. После ремонта двигатель эксплуатируют по режиму приработки, рекомендованному для установленной цилиндро-поршневой группы.

Этот комплект подходит для восстановления Honda Dio 50 со стандартным поршнем Ø39,00 мм при совпадении остальных посадочных параметров. Тщательное сравнение со снятой деталью и измерение цилиндра позволяют выбрать размер без ошибки и получить корректную работу отремонтированного двигателя.
