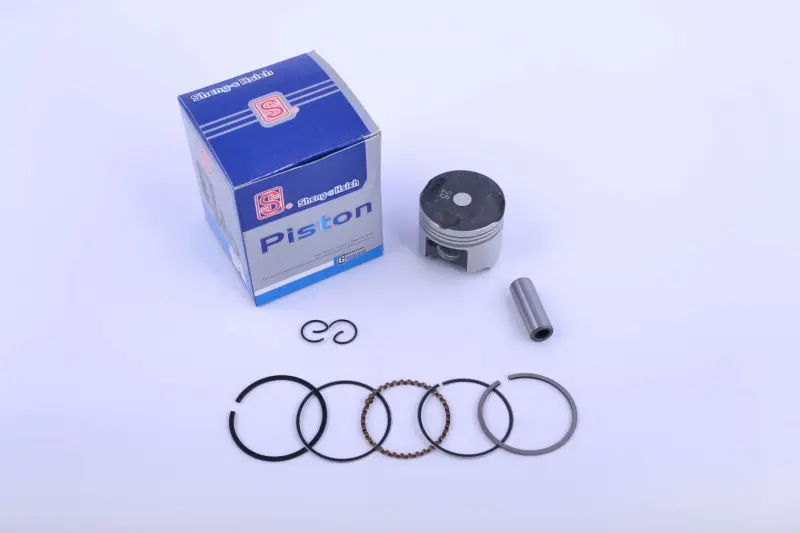

Поршневой комплект SEE Honda Dio New 50 4T AF61E Ø36,50, ремонт 0,50

Поршневой комплект SEE для Honda Dio New 50 4T AF61E

Ремонтный поршень диаметром 36,50 мм предназначен для восстановления цилиндро-поршневой группы четырехтактных 50-кубовых скутеров Honda. Размер 0,50 соответствует второму ремонту: комплект применяют после расточки цилиндра под увеличенный диаметр, когда установка стандартного поршня Ø36,00 мм уже не обеспечивает требуемого сопряжения. Это не универсальная деталь для любого двигателя Honda Dio, поэтому при подборе необходимо учитывать код мотора, модификацию скутера и фактический размер цилиндра.

В двигателе поршень воспринимает давление газов и через палец передает усилие на шатун. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в поддержании компрессии и регулируют масляную пленку. Состояние этих деталей влияет на запуск двигателя, стабильность его работы, тягу и расход масла. Комплект используют при ремонте после износа цилиндра, появления задиров, повреждения днища поршня или износа кольцевых канавок, но окончательное решение о расточке принимают после измерений.

Совместимость и основные параметры

• Тип двигателя: четырехтактный, рабочий объем 50 см³.
• Диаметр поршня: 36,50 мм.
• Ремонтный размер: +0,50 мм, второй ремонт относительно стандартного диаметра 36,00 мм.
• Диаметр поршневого пальца: 10 мм.
• Применение: Honda Dio и Honda Today.
• Указанные модификации: AF61 Today/Today Deluxe, AF62 и AF68 New Dio/Dio Special.
• Комплектация: поршень, комплект колец, поршневой палец и два стопорных кольца.

Как правильно подобрать ремонтный поршень

Обозначение AF61E в названии помогает определить семейство двигателя, однако одного названия модели недостаточно. Перед заказом сверяют код двигателя и модификацию рамы, диаметр пальца, конструкцию днища, высоту поршня и расположение канавок с демонтированной деталью. Особенно внимательно следует различать варианты AF54, AF61 и AF62: в продаже встречаются поршни для этих двигателей с разными стандартными диаметрами, поэтому совпадение только марки Honda или объема 50 см³ не подтверждает взаимозаменяемость.

Размер Ø36,50 мм выбирают не по степени внешнего износа старого поршня, а по результатам промера цилиндра и запланированной механической обработки. Цилиндр растачивают и окончательно обрабатывают под конкретный поршень с соблюдением монтажного зазора, установленного для двигателя. Если цилиндр сохраняет стандартный размер либо ранее ремонтировался, его нужно измерить нутромером в нескольких поясах и направлениях. Это позволяет оценить износ, овальность и конусность и выбрать корректную следующую ремонтную ступень.

Подготовка к установке

До сборки проверяют поверхность цилиндра, состояние шатуна и посадку пальца, очищают канавки и убеждаются в свободном движении колец. Кольца устанавливают в предназначенные для них канавки с учетом их профиля и ориентации, а замки разводят согласно требованиям к этому двигателю. Стопорные кольца должны полностью войти в посадочные канавки; повторное использование деформированных фиксаторов недопустимо. При монтаже нельзя ударять по пальцу или с усилием проталкивать поршень в цилиндр, поскольку это может повредить кольца, канавки и поверхность цилиндра.

После сборки двигатель проворачивают вручную, проверяя плавность хода без закусывания. Первый запуск выполняют только после проверки смазки, газораспределительного механизма и правильности общей сборки. Точный подбор по размерам и профессиональная обработка цилиндра важнее формального совпадения названия модели: такой подход помогает получить правильное сопряжение деталей и избежать повторной разборки двигателя.
