Поршневой комплект 4T GY6 150 STD Ø57,40 мм

Поршневой комплект 4T GY6 150 STD Ø57,40 мм

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя GY6 150 со стандартным диаметром цилиндра 57,40 мм. Поршень воспринимает давление газов после сгорания смеси, перемещается в цилиндре и через палец и шатун передает усилие на коленчатый вал. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и отводят излишки масла со стенок.

Обозначение STD указывает на стандартный, а не увеличенный ремонтный размер. Такой вариант выбирают для цилиндра с номинальным диаметром 57,40 мм, если результаты измерений позволяют использовать стандартную размерную группу. При наличии выработки одной проверки обозначения двигателя недостаточно: цилиндр измеряют в нескольких поясах и направлениях, оценивают овальность, конусность, состояние рабочей поверхности и фактический зазор с поршнем. Если цилиндр расточен или имеет чрезмерный износ, требуется поршень соответствующего ремонтного размера либо замена цилиндра.

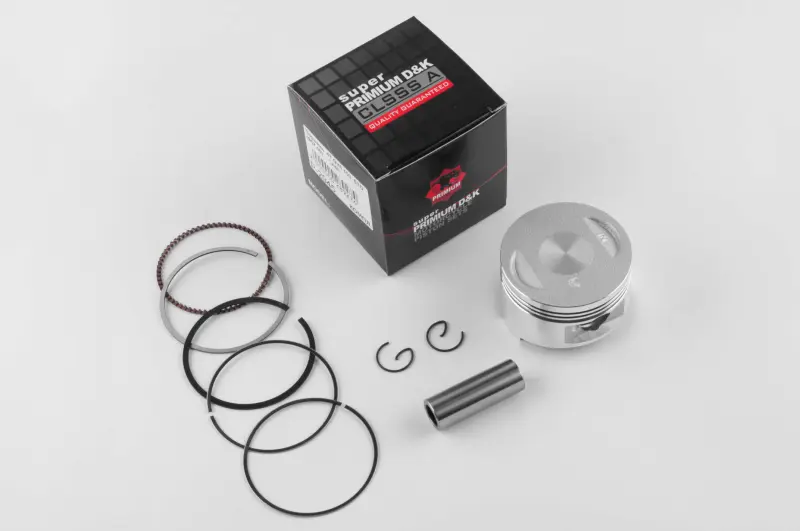

Состав и назначение деталей

• Поршень работает внутри цилиндра и передает усилие через поршневой палец.
• Комплект колец формирует уплотнение в цилиндре и регулирует количество масла на его рабочей поверхности.
• Поршневой палец соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца фиксируют палец от осевого перемещения после сборки.

Наличие сопряженных деталей в одном наборе упрощает подготовку к ремонту: не приходится отдельно подбирать кольца и фиксаторы для поршня данного размера. При этом прокладки, цилиндр и другие части верхней части двигателя к этому комплекту не относятся.

Когда требуется замена

Проверка поршневой группы необходима при снижении компрессии, затрудненном запуске, падении тяги, повышенном расходе масла, дымности или постороннем стуке со стороны цилиндра. Основанием для замены поршня служат задиры на юбке, повреждение днища, износ канавок колец, деформация или другие дефекты. Одновременно осматривают цилиндр, кольца, палец, посадочные отверстия поршня и верхнюю головку шатуна. Установка нового поршня в изношенный или поврежденный цилиндр без измерений не устраняет причину неисправности.

Что проверить перед заказом

• четырехтактное исполнение двигателя и принадлежность к семейству GY6 150;
• номинальный диаметр поршня и цилиндра — 57,40 мм;
• необходимость именно стандартного размера STD;
• форму днища, расположение клапанных выборок, общую высоту и высоту от оси пальца до днища;
• диаметр и длину пальца, ширину зоны под шатун, количество и расположение канавок;
• состояние цилиндра и соответствие рабочих зазоров требованиям конкретного двигателя.

Название GY6 применяется к нескольким исполнениям моторов, поэтому окончательный подбор выполняют не только по объему 150 см³. Поршень сравнивают со снятой деталью по геометрии и измеряемым параметрам, а цилиндр обязательно контролируют измерительным инструментом. Это особенно актуально после предыдущего ремонта, когда внутри уже может быть установлен увеличенный поршень.

Рекомендации по установке

Перед сборкой очищают канавки и сопрягаемые поверхности, проверяют кольца в цилиндре и контролируют зазоры по сервисным данным двигателя. Кольца устанавливают в предназначенные для них канавки в правильной последовательности, не допуская чрезмерного растяжения; их замки располагают согласно руководству по ремонту. Поршень ориентируют относительно впускной стороны двигателя, палец фиксируют новыми стопорными кольцами и проверяют полную посадку фиксаторов в канавках.

Рабочую поверхность цилиндра, поршень и кольца перед монтажом смазывают чистым моторным маслом. Цилиндр надевают аккуратно, равномерно сжимая кольца, чтобы не сломать их кромки и не поцарапать зеркало. После сборки проверяют свободное перемещение механизма, фазы газораспределения и остальные регулировки, предусмотренные руководством конкретного двигателя. Профессиональная дефектовка и точные измерения помогают правильно использовать комплект STD Ø57,40 мм и избежать повторной разборки мотора.
