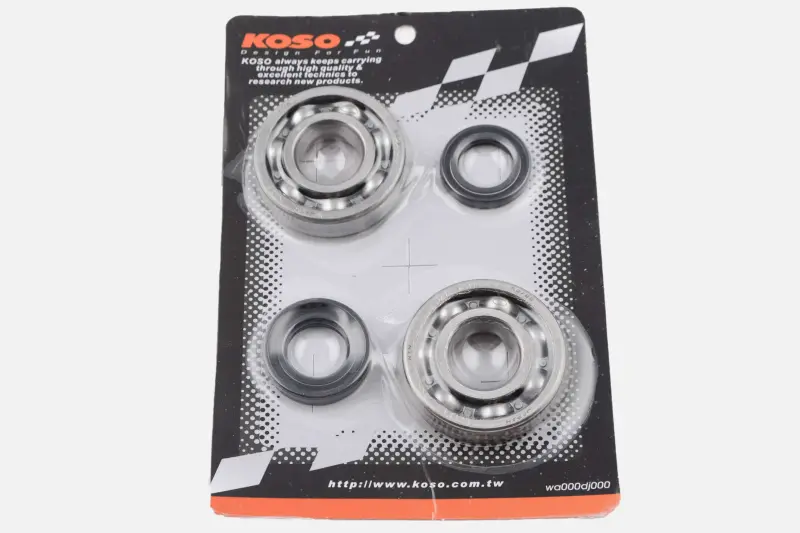

Комплект подшипников коленвала 4T CW125 с сальниками KOSO

Комплект подшипников коленвала 4T CW125 с сальниками KOSO

Комплект предназначен для обслуживания коленчатого вала четырехтактного двигателя CW125. В него входят два шариковых подшипника и два сальника — детали, которые обычно проверяют и меняют при разборке картера, ремонте коленвала или устранении шума и люфта в его опорах. Такой набор позволяет заранее подготовить основные детали для обеих сторон коленчатого вала и не подбирать уплотнения отдельно.

Назначение и конструкция

Подшипники служат опорами коленчатого вала, обеспечивают его вращение и воспринимают нагрузку, возникающую при работе двигателя. Исправные посадки и нормальное состояние подшипников необходимы для правильного положения вала относительно картера и сопряженных деталей. Сальники устанавливаются в местах прохода вала через корпус и ограничивают утечку масла через зазоры вокруг вращающихся поверхностей.

В комплекте применены подшипники размерной группы 22×50×14 мм: 22 мм — номинальный внутренний диаметр, 50 мм — наружный диаметр, 14 мм — ширина. Для сальников указаны размеры 18,9×30×5 мм и 20×34×7 мм. Эти параметры нужно сопоставить со снятыми деталями и посадочными местами до начала сборки. Обозначение CW125 и четырехтактное исполнение двигателя также являются обязательными критериями подбора.

Когда комплект нужен при ремонте

Проверка опор коленвала требуется при появлении выраженного шума из нижней части двигателя, заметного радиального люфта, заедания или неравномерного вращения разобранного вала. Следы масла в районе выходов коленвала могут указывать на износ уплотнительных кромок либо повреждение сопряженной поверхности. Эти признаки не заменяют диагностику: похожие шумы и подтекания могут возникать из-за других деталей двигателя, поэтому состояние посадок, шеек вала и картера оценивают во время разборки.

Совместная замена подшипников и сальников особенно уместна при полном ремонте нижней части двигателя. Доступ к ним требует разборки корпуса, поэтому установка нового комплекта за один цикл помогает не оставлять внутри уже изношенные уплотнения рядом с новыми опорами. Если посадочное место разбито, вал поврежден или его поверхность имеет выработку в зоне сальника, одной установки комплекта может быть недостаточно — сначала устраняют причину неправильной посадки или утечки.

Что проверить перед установкой

• Тип двигателя: комплект рассчитан на четырехтактное исполнение CW125; одинаковый объем двигателя сам по себе не подтверждает совместимость.
• Размеры подшипников: сопоставьте внутренний и наружный диаметры, ширину и фактическую посадку со старыми деталями.
• Размеры сальников: проверьте оба диаметра и высоту каждого уплотнения, поскольку левое и правое места установки могут отличаться.
• Состояние сопряженных деталей: на посадках не должно быть задиров, деформации, загрязнений и следов проворачивания старого подшипника.
• Модификацию двигателя: при отличиях картера или коленвала ориентируйтесь на конструкцию разобранного двигателя и его ремонтную документацию.

Рекомендации по монтажу

Перед сборкой посадочные поверхности очищают, а новые детали защищают от пыли и абразивных частиц. Усилие при запрессовке подшипника прикладывают к тому кольцу, которое входит в посадку: передавать нагрузку через шарики нельзя. Сальники устанавливают без перекоса и повреждения уплотнительной кромки, соблюдая предусмотренную двигателем ориентацию. Удары по кольцам и работа неподходящей оправкой могут повредить новую деталь еще до запуска мотора.

Комплект KOSO подходит для планового восстановления опор и уплотнений коленвала 4T CW125 при подтвержденном совпадении размеров. До окончательной сборки следует убедиться, что вал вращается без заеданий, подшипники полностью заняли свои места, а сальники ровно установлены в корпусе. Если для разборки, запрессовки и контроля осевого положения нет подходящего инструмента, установку стоит поручить мотористу.
