Коническая пара главной передачи 10 зубьев МТ, Днепр

Коническая пара главной передачи 10 зубьев для МТ и Днепр

Комплект шестерен предназначен для ремонта заднего редуктора мотоциклов МТ и Днепр. Коническая пара принимает вращение от карданного вала, изменяет направление его передачи и приводит заднее колесо. В ее состав входят малая ведущая шестерня с валом и крупная ведомая шестерня с кольцевым венцом. Обе детали работают в постоянном зацеплении, поэтому их состояние и взаимное положение непосредственно влияют на работу главной передачи.

Конструкция и назначение

Обозначение «10 зубьев» относится к типоразмеру ведущей шестерни и служит одним из основных критериев подбора. Такой вариант нельзя выбирать только по общему названию мотоцикла: для редукторов МТ и Днепр встречаются конические пары с другим количеством зубьев. Перед заказом необходимо разобрать редуктор либо использовать достоверные сведения о ранее установленной передаче, посчитать зубья малой шестерни и сопоставить обе детали по геометрии.

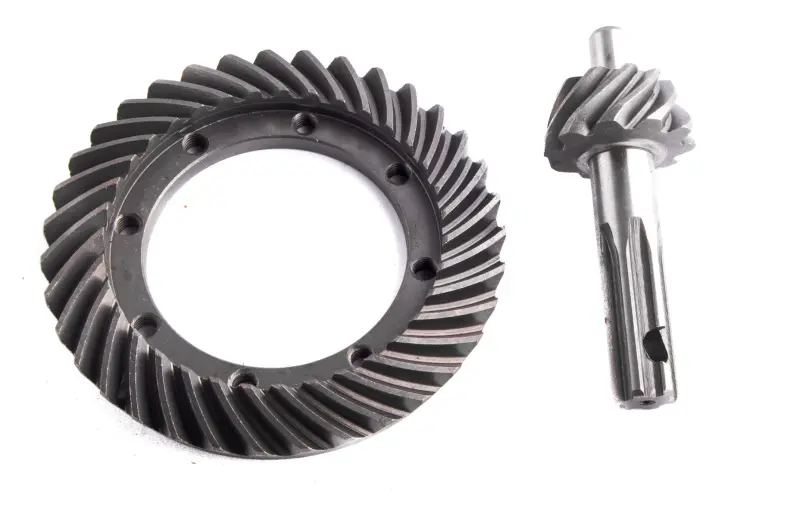

Ведомая шестерня выполнена в форме кольцевого зубчатого колеса с центральным отверстием и крепежными отверстиями по окружности. Ведущая шестерня объединена с удлиненной хвостовой частью. Спиральное расположение зубьев обеспечивает постепенное вхождение поверхностей в зацепление. Для исправной работы важны не только сами шестерни, но и положение подшипников, регулировочных деталей и посадочных мест в картере редуктора.

Что проверить при выборе

• Количество зубьев: требуемый вариант должен соответствовать исполнению на 10 зубьев; сравнение проводят с демонтированной ведущей шестерней.
• Тип редуктора: применимость указана для главной передачи мотоциклов МТ и Днепр, однако конкретную модификацию следует сверить по установленным деталям.
• Обе шестерни: сравните диаметр и профиль венца, форму хвостовика, расположение крепежных отверстий и посадочные поверхности.
• Состояние сопряженных деталей: перед сборкой проверьте подшипники, регулировочные прокладки, крепеж и картер. Люфт или поврежденные посадки не устраняются одной заменой шестерен.

Когда требуется замена

Поводом для разборки главной передачи становятся усилившийся гул или вой редуктора, ощутимый люфт, удары при изменении нагрузки, сколы и выраженный износ зубьев. Следы перегрева, задиры либо неравномерное пятно контакта также указывают на необходимость дефектовки. Установка новой шестерни в пару с заметно изношенной старой деталью может привести к неправильному контакту зубьев, поэтому ведущую и ведомую шестерни рассматривают как единую коническую пару.

Установка и регулировка

Монтаж требует разборки заднего редуктора и последующей регулировки зацепления. Во время сборки контролируют посадку подшипников, боковой зазор и положение зубчатых венцов. Регулировочные прокладки подбирают по руководству для конкретной модификации редуктора, а пятно контакта проверяют до окончательной сборки. Слишком плотное зацепление вызывает нагрев и повышенную нагрузку, а чрезмерный зазор сопровождается ударами и шумом.

После установки редуктор заполняют предусмотренным для мотоцикла маслом и проверяют герметичность соединений. Первые поездки проводят без резких нагрузок, контролируя посторонний шум, нагрев корпуса и отсутствие течи. Правильно подобранная и отрегулированная коническая пара восстанавливает передачу вращения от кардана к заднему колесу и позволяет полноценно собрать главную передачу при ремонте мотоцикла.
