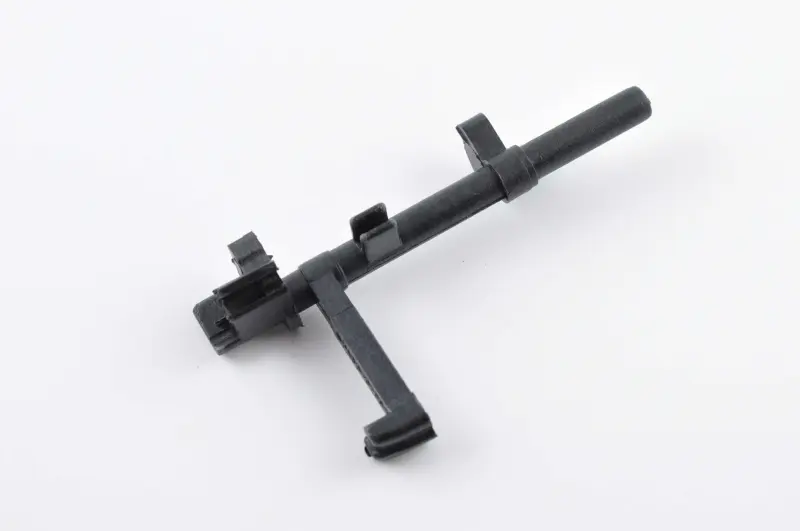

Вал переключателя режимов бензопилы MS 180 FORESTER

Вал переключателя режимов бензопилы MS 180 FORESTER

Деталь предназначена для механизма управления бензопилой серии MS 180. Вал принимает движение от наружного рычага и передает его связанным деталям системы запуска и остановки двигателя. С его помощью выбирают предусмотренные режимы: остановку, нормальную работу, теплый запуск и холодный запуск. Это отдельная деталь управления, а не карбюратор в сборе и не внутренняя ось воздушной заслонки.

Назначение и работа механизма

В конструкции бензопилы вал установлен рядом с корпусом воздушного фильтра и карбюратором. Он взаимодействует с тягой воздушной заслонки, контактной пружиной и проводом остановки двигателя. При переводе управляющего рычага в нужное положение вал поворачивается в своих опорах и изменяет состояние связанных компонентов. В режиме холодного запуска механизм закрывает воздушную заслонку, в положении теплого запуска оставляет ее открытой, а при выборе остановки замыкается контакт, прекращающий работу зажигания.

Исправность вала важна для четкого перехода между положениями. Механическое повреждение, деформация, износ мест фиксации или неправильная установка могут мешать включению подсоса, удержанию выбранного режима либо остановке двигателя штатным рычагом. Такая деталь нужна при ремонте механизма, когда остальные компоненты управления пригодны для дальнейшего использования и нет необходимости заменять карбюратор целиком.

Что учитывать при подборе

• Назначение: вал многорежимного управления запуском, работой и остановкой двигателя бензопилы.
• Заявленная совместимость: бензопилы серии MS 180; принадлежность пилы только к похожему классу не подтверждает взаимозаменяемость.
• Исполнение: изделие FORESTER с длинной осью, управляющими выступами, поперечным рычагом и посадочными участками под штатный механизм.
• Связанные детали: тяга воздушной заслонки, контактная пружина, провод остановки и опоры в корпусе должны быть исправными и правильно установлены.

Перед заказом сравните форму старого вала, расположение выступов и рычагов, длину и конфигурацию оси, места установки тяги и контакта, а также точки опоры. Особенно внимательно проверяйте точную модель и конструктивное исполнение пилы: внешне похожие переключатели разных серий могут отличаться геометрией соединений. Если старая деталь отсутствует или разрушена, ориентируйтесь на модель бензопилы и схему ее механизма управления.

Установка и проверка после ремонта

Для замены получают доступ к механизму со стороны корпуса воздушного фильтра. При разборке отсоединяют тягу воздушной заслонки и контакт остановки, после чего вал выводят из опорного крепления. Новый вал устанавливают в обратной последовательности, аккуратно совмещая его с контактной пружиной и тягой. Соединения не должны быть перекошены, а вал должен свободно проходить весь предусмотренный диапазон положений.

До запуска проверьте перемещение управляющего рычага при выключенном двигателе. Все положения должны включаться последовательно, тяга воздушной заслонки — двигаться без заеданий, а контактная пружина — занимать правильное место относительно вала. Если рычаг не доходит до крайнего положения, самопроизвольно возвращается или движется с чрезмерным усилием, следует повторно проверить посадку детали и соединение тяги. Правильно установленный вал восстанавливает штатное управление режимами бензопилы без замены исправных компонентов карбюратора и корпуса фильтра.
