Патрубок карбюратора FORESTER для STIHL MS 230/250

Патрубок карбюратора FORESTER для STIHL MS 230 и MS 250

Деталь предназначена для ремонта бензопил STIHL MS 230 и MS 250. Она устанавливается во впускной части двигателя и служит переходом между карбюратором и впуском цилиндра. Через внутренний канал подготовленная карбюратором топливно-воздушная смесь поступает к двигателю, поэтому состояние соединения непосредственно влияет на работу системы питания. Патрубок нужен отдельно, когда карбюратор исправен, а герметичность нарушена именно на участке его соединения с цилиндром.

Роль патрубка во впуске

Карбюратор дозирует топливо и воздух, но заданный состав смеси сохраняется только при закрытом от постороннего воздуха тракте после карбюратора. Плотно установленный коллектор образует этот участок и не допускает подсоса в обход дозирующих каналов. При утечке дополнительный воздух изменяет соотношение компонентов смеси: регулировка холостого хода становится затруднительной, а переход от малых оборотов к частичной или полной нагрузке может проходить неровно.

Проверка патрубка уместна при нестабильном холостом ходе, проблемах с настройкой карбюратора и ухудшении реакции двигателя на газ. Эти признаки не указывают только на одну неисправность, поэтому перед ремонтом осматривают весь впуск, топливные шланги, прокладки и сам карбюратор. Для точной локализации негерметичности применяют проверку давления и разрежения.

Когда патрубок подлежит замене

• на корпусе появились трещины, надрывы или другие сквозные повреждения;
• посадочные края деформированы и уже не прилегают равномерно;
• деталь утратила эластичность, пересохла или получила заломы;
• соединение с карбюратором либо впуском цилиндра остается неплотным после правильной установки;
• испытание на герметичность выявило утечку в зоне коллектора.

Поврежденный патрубок не следует компенсировать настройкой карбюратора: регулировка не устраняет поступление воздуха через трещину или неплотную посадку. Замена восстанавливает штатный закрытый путь смеси при условии, что соседние уплотнения и детали также исправны.

Совместимость и подбор

Эта версия FORESTER заявлена для бензопил STIHL MS 230 и MS 250. Перед заказом проверьте полное обозначение модели пилы и сопоставьте новую деталь со снятой. Один лишь похожий номер серии недостаточен: значение имеют форма изгиба, расположение обоих посадочных участков и взаимная ориентация концов.

• Модель пилы: MS 230 или MS 250 без расширения совместимости на внешне похожие серии.
• Геометрия: сравните длину, высоту, направление изгиба и гофрированный профиль корпуса.
• Посадочные зоны: сопоставьте круглый нижний участок и верхний фланец с отверстиями.
• Ориентация: проверьте положение бокового выступа относительно фланца и изгиба.

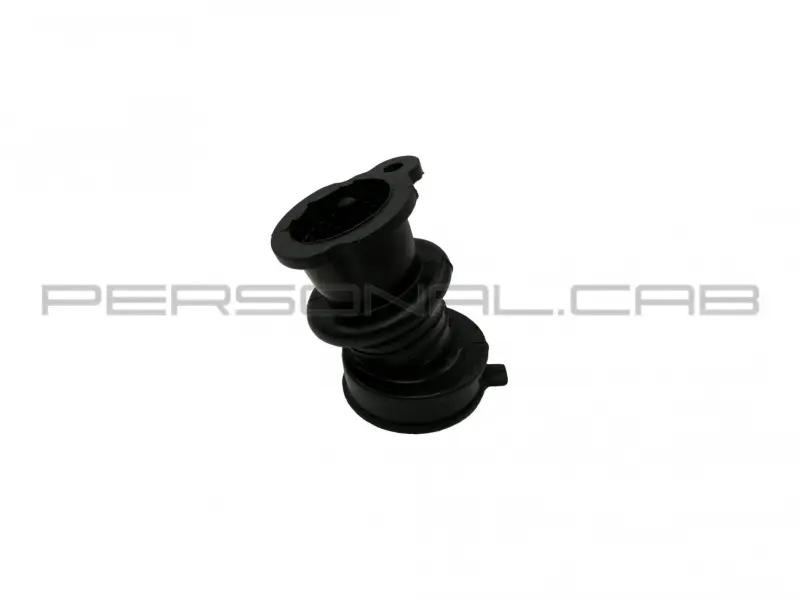

Черный изогнутый корпус с ребристой средней частью, расширенной круглой посадкой и верхним фланцем позволяет уверенно сопоставить исполнение со старой деталью до начала сборки. Размеры следует сравнивать непосредственно по посадочным местам, не ориентируясь только на общий силуэт.

Установка и контроль после ремонта

Для замены освобождают доступ к карбюратору, снимают его и аккуратно извлекают старый коллектор. Посадочные поверхности очищают от загрязнений и осматривают, поскольку остатки старых отложений, перекос или повреждение соседней прокладки могут помешать плотному прилеганию нового патрубка. При сборке деталь располагают без перекручивания, равномерно устанавливают оба конца и возвращают штатные элементы фиксации на свои места.

После сборки контролируют плотность впуска, устойчивость холостого хода и плавность набора оборотов. Если причина ремонта была связана с подсосом воздуха, корректная проверка герметичности важнее попыток сразу изменить настройки карбюратора. При отсутствии оборудования для испытания давления и разрежения установку и диагностику стоит поручить специалисту по бензоинструменту.
