Патрубок карбюратора для бензопил Stihl MS 230/250

Патрубок карбюратора для Stihl MS 230 и MS 250

Деталь устанавливается во впускном тракте бензопилы между карбюратором и цилиндром двигателя. Через этот канал подготовленная карбюратором топливовоздушная смесь поступает к двигателю. Плотная посадка патрубка на обеих сторонах нужна для того, чтобы во впуск не попадал посторонний воздух: от герметичности соединения зависят состав смеси, устойчивость холостого хода и корректный отклик мотора на регулировку карбюратора.

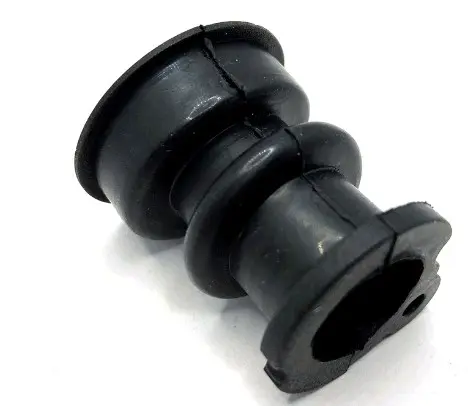

Патрубок рассчитан на бензопилы Stihl MS 230 и MS 250. Он имеет черный профилированный корпус с фланцевыми участками по краям и формой, соответствующей штатному расположению карбюратора относительно цилиндра. Такая деталь используется при ремонте впуска, когда установленный патрубок растрескался, затвердел, деформировался либо перестал плотно прилегать. Исправное соединение восстанавливает закрытый путь смеси между карбюратором и впускным окном двигателя.

Когда патрубок требует проверки

Состояние соединения оценивают не только при явном разрыве. Небольшая трещина, неплотный край или потеря эластичности могут проявляться только после запуска и мешать нормальной настройке бензопилы. Осмотр этой детали уместен при ремонте карбюратора, разборке двигателя, а также при поиске причин нестабильной работы впуска.

• на корпусе появились трещины, надрывы или заметная деформация;
• края потеряли форму и не обеспечивают плотную посадку;
• двигатель работает неровно на холостом ходу, хотя фильтр и карбюратор обслужены;
• регулировка карбюратора не дает устойчивого результата из-за возможного подсоса воздуха;
• старый патрубок затвердел или имеет следы длительного воздействия топлива и масла.

Перечисленные признаки помогают определить направление диагностики, но перед заменой стоит осмотреть весь впуск: сам карбюратор, импульсный шланг, места соединений и прилегающие детали. Это позволяет не пропустить несколько причин одной неисправности и не пытаться компенсировать негерметичность только регулировочными винтами.

Как правильно подобрать

Основной критерий — точная модель бензопилы: эта позиция предназначена для Stihl MS 230 и MS 250. Перед установкой сравнивают снятую деталь с новой по общей конфигурации, направлению канала, форме обоих фланцев, расположению посадочных выступов и отверстий. Совпадение только наружного диаметра недостаточно: патрубок должен занять штатное положение без перекоса и натяжения, а его края — полностью войти в предусмотренные посадочные зоны.

Если бензопила ранее ремонтировалась или собрана из деталей разных исполнений, особенно внимательно проверяют конфигурацию установленного впуска. Не следует выбирать патрубок лишь по внешнему сходству с деталью от другой серии: различия в форме фланца или ориентации канала могут помешать сборке и герметичному соединению.

Установка и контроль после ремонта

Для замены требуется доступ к карбюратору и месту соединения с цилиндром. Патрубок устанавливают с правильной ориентацией, совмещая прямые грани посадки и не допуская перекручивания корпуса. Фланец проводят через предусмотренный проем аккуратно, чтобы не повредить кромку, после чего восстанавливают крепление и подключение снятых деталей в последовательности, предусмотренной для MS 230 или MS 250.

До окончательной сборки проверяют, что патрубок сел равномерно, нигде не зажат корпусом и не остался частично вывернутым. После ремонта контролируют герметичность впуска и работу двигателя на разных режимах; регулировку карбюратора выполняют только при исправном соединении. Такой подход помогает устранить причину подсоса воздуха и вернуть бензопиле предсказуемую настройку без лишней замены исправных деталей.
