Монолитная центральная опора коленвала JAWA 350/638 ALMOT

Монолитная центральная опора коленвала JAWA 350/638 ALMOT

Центральная опора предназначена для ремонта кривошипного механизма двухтактного двигателя мотоцикла JAWA с рабочим объемом 350 см³. Деталь рассчитана на модели JAWA 350 и JAWA 638 и устанавливается в средней части коленчатого вала. Это отдельная опора, а не коленвал в сборе: ее выбирают при восстановлении двигателя после разборки, когда штатная деталь изношена, повреждена либо требует замены по результатам дефектовки.

Назначение детали

В двухцилиндровом двигателе центральная опора занимает определенное место между частями коленчатого вала и участвует в его размещении внутри картера. Поэтому состояние этой детали необходимо оценивать вместе с сопряженными посадочными зонами, подшипниками и самим коленвалом. Замена оправдана только после проверки всего соединения: новая опора не устраняет износ картера, повреждение шеек, нарушение геометрии коленвала или дефекты подшипников.

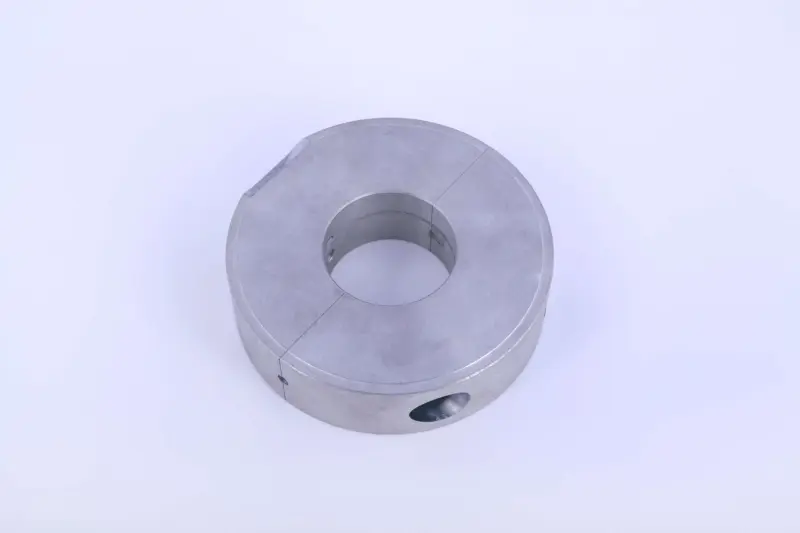

Монолитное исполнение является конструктивным обозначением этой версии опоры. Корпус имеет круглую форму, центральное сквозное отверстие, радиальный разъем и боковое отверстие. Эти признаки помогают сопоставить запчасть со снятой деталью до начала сборки. Поверхности сопряжения, расположение отверстий и форма корпуса должны соответствовать конфигурации ремонтируемого двигателя.

Что проверить при выборе

• Модель двигателя. Опора заявлена для JAWA 350 и JAWA 638; обозначение мотоцикла следует сверять именно с установленным двигателем, особенно если техника ранее переделывалась.
• Тип старой опоры. Сравните общую форму, центральное отверстие, линию разъема и положение бокового отверстия со снятой запчастью.
• Посадочные размеры. До установки необходимо измерить сопрягаемые диаметры и ширину детали. Точные числовые размеры для этой позиции не заявлены, поэтому ориентироваться только на внешнее сходство недостаточно.
• Состояние картера. Место установки не должно иметь деформации или выработки, препятствующей правильной посадке. При обнаружении дефектов сначала определяют допустимый способ восстановления картера.
• Состояние коленвала и подшипников. Проверяют поверхности сопряжения, отсутствие повреждений и соответствие деталей выбранной ремонтной схеме.

Установка и контроль перед сборкой

Монтаж центральной опоры выполняют при разобранном двигателе с доступом к коленчатому валу и картеру. Перед сборкой очищают сопрягаемые поверхности, удаляют остатки старых уплотняющих составов и загрязнения, затем проводят контрольную примерку без ударной нагрузки. Опора должна занимать предусмотренное положение без перекоса, а ее отверстия и разъем — совпадать с конфигурацией двигателя. Способ фиксации, последовательность сборки и контрольные параметры выбирают по ремонтной документации конкретной модификации JAWA.

После установки проверяют свободу вращения коленчатого вала, правильность взаимного положения деталей и отсутствие заеданий. Если коленвал вращается неравномерно или посадка вызывает сомнения, двигатель не закрывают до повторной проверки. Работа связана с полной разборкой ответственной части мотора, поэтому требует измерительного инструмента и опыта сборки двухтактных двигателей.

Эта опора подойдет для планового восстановления JAWA 350/638, когда подтверждена совместимость двигателя и требуется именно центральная опора монолитного типа. Перед заказом сопоставьте модификацию мотора и конструкцию снятой детали, а окончательное решение принимайте по результатам измерений и дефектовки.
