Обойма подшипника ступицы мотоцикла УРАЛ

Обойма подшипника ступицы мотоцикла УРАЛ

Обойма предназначена для установки подшипника в ступице колеса мотоцикла УРАЛ. Кольцевая деталь занимает определённое положение внутри ступичного механизма, удерживает подшипник на предусмотренном для него месте и помогает сохранить правильное взаимное расположение подшипника, ступицы и колёсной оси. Она применяется при ремонте колеса, когда штатная обойма изношена, повреждена при разборке либо не может обеспечить нормальную посадку сопряжённых деталей.

Это отдельная деталь ступицы, а не подшипник в сборе: в её конструкции нет тел качения или сепаратора. Поэтому при подготовке ремонта необходимо оценивать состояние всего подшипникового комплекта. Если сам подшипник вращается с заеданием, имеет люфт, щелчки или повреждённые поверхности, установка одной обоймы не устранит эти дефекты. Одновременно проверяют посадочное место в ступице, ось, распорные втулки и остальные снятые детали.

Роль обоймы в ступице

Подшипник колеса должен сохранять заданное положение при вращении и нагрузках, возникающих во время движения. Обойма служит его установочной опорой и препятствует произвольному смещению в посадочном месте. Правильная геометрия этой детали особенно важна после разборки старой ступицы: перекос, деформация буртика или выработка на сопрягаемых поверхностях могут нарушить взаимное положение деталей и помешать корректной сборке.

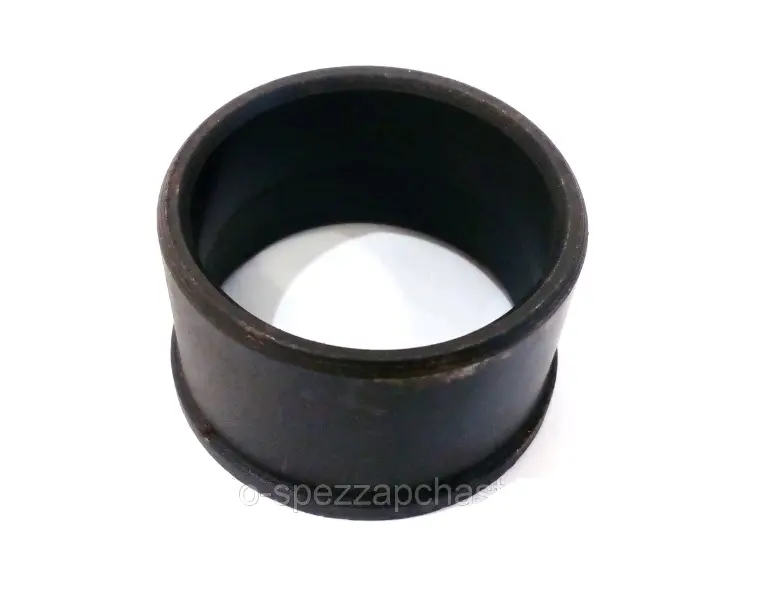

Корпус выполнен в форме короткого цилиндрического кольца с внутренним отверстием и наружным буртиком с одной стороны. Такая конфигурация задаёт направление установки и формирует упор в ступичном механизме. При сравнении со старой деталью необходимо учитывать не только общий диаметр, но и расположение буртика, его профиль, высоту корпуса и форму обеих кромок.

Что проверить перед выбором

Название УРАЛ указывает на назначение для мотоциклетной ступицы этой марки, однако конструкция колёс и набор сопряжённых деталей могли отличаться у разных моделей и годов выпуска. Подбирать обойму только по названию мотоцикла недостаточно. Надёжнее снять старую деталь, очистить её от загрязнений и выполнить прямое сравнение основных посадочных параметров.

• Наружный диаметр: должен соответствовать посадочному отверстию ступицы без перекоса и произвольного перемещения.
• Внутренний диаметр: сверяется с устанавливаемым подшипником и соседними деталями ступичного механизма.
• Ширина корпуса: влияет на положение подшипника по оси и должна совпадать со штатной обоймой.
• Форма буртика: сравниваются его сторона расположения, диаметр и профиль упорной части.
• Исполнение ступицы: до заказа следует определить конкретное колесо и вариант установленного ступичного механизма.

Замена и установка

Поводом для замены служат заметная выработка, трещины, сколы, деформация, следы проворачивания в посадочном отверстии или повреждение кромок после демонтажа. Обойму также меняют, если её фактические размеры больше не обеспечивают предусмотренную посадку. Повторное использование деформированной детали может привести к перекосу нового подшипника и затруднить окончательную сборку колеса.

Перед монтажом посадочное место очищают и осматривают. На нём не должно оставаться заусенцев, фрагментов старой детали или загрязнений, мешающих ровной установке. Обойму ориентируют буртиком так же, как штатную, и вводят соосно, не допуская перекоса. Усилие следует прикладывать равномерно через подходящую оправку, не повреждая кромки и сопрягаемые поверхности. Способ окончательной фиксации должен соответствовать конструкции конкретной ступицы.

После сборки проверяют вращение затянутой колёсной оси и отсутствие заметного люфта, щелчков и заеданий. Если колесо вращается неравномерно, разборку и проверку повторяют: причиной могут быть неправильная ориентация обоймы, несоответствие размеров, повреждение посадочного места или неисправность самого подшипника. Такой порядок помогает выбрать подходящую деталь и восстановить ступицу без случайного смешивания компонентов разных исполнений.
