Универсальный натяжитель цепи трансмиссии с роликом, синий XJB

Универсальный натяжитель цепи трансмиссии с роликом XJB

Предназначен для дополнительного контроля провисания приводной цепи мототехники. Подпружиненный поворотный рычаг прижимает ролик к свободной ветви цепи и помогает удерживать ее в заданном положении при изменении нагрузки. Такая конструкция полезна, когда штатной регулировки недостаточно для стабильного направления цепи либо компоновка техники предусматривает отдельный роликовый натяжитель.

Конструкция и принцип действия

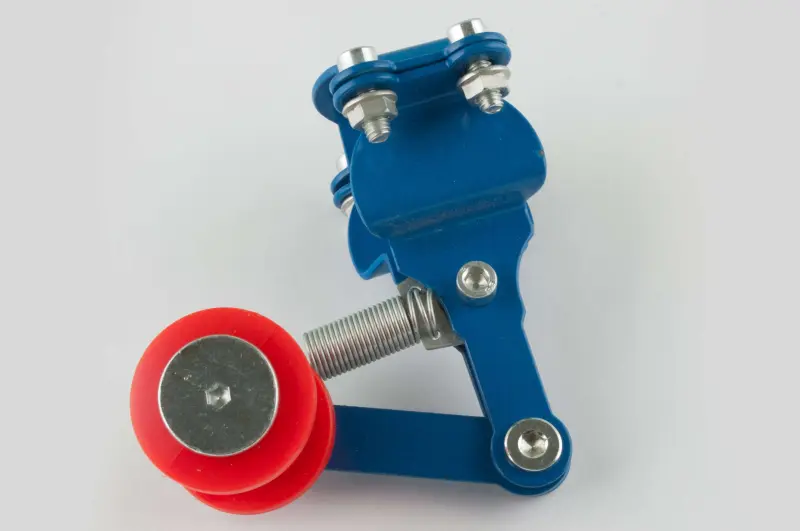

Натяжитель состоит из синего крепежного кронштейна, шарнирного рычага, наружной пружины и направляющего ролика. Кронштейн охватывает выбранную опору и стягивается двумя болтами с гайками. Рычаг соединен с основанием через подвижный шарнир, поэтому ролик может отклоняться вместе с пружиной. Контакт с цепью происходит через канавку ролика: она направляет цепь и не позволяет ей свободно перемещаться в сторону при правильно выбранном положении детали.

Пружинная схема не заменяет базовую регулировку заднего колеса и не должна использоваться для компенсации чрезмерно растянутой или поврежденной цепи. Сначала привод приводят в исправное состояние, проверяют цепь и звездочки, а затем выставляют натяжитель так, чтобы ролик контролировал свободный участок без чрезмерного давления. После монтажа цепь должна проходить по ролику ровно, без перекоса относительно ведущей и ведомой звезд.

Что проверить перед выбором

• Место крепления. Сопоставьте форму и размер выбранной опоры с диапазоном охвата кронштейна. Точные установочные размеры этой версии необходимо измерить до заказа.
• Положение цепи. В установленном состоянии ролик должен находиться на одной линии с цепью и касаться именно свободной ветви, не уводя ее в сторону.
• Свободное пространство. Проверьте, не будет ли рычаг задевать маятник, колесо, защиту, двигатель или другие детали во всем доступном диапазоне перемещения.
• Геометрию привода. Учитывайте положение обеих звезд, направление движения цепи и изменение ее провисания при работе подвески.
• Состояние цепного комплекта. Сильное удлинение, заедающие звенья, поврежденные зубья звезд или выраженный боковой люфт требуют отдельного устранения.

Установка и настройка

Перед монтажом очистите выбранный участок и предварительно соберите крепление без окончательной затяжки. Разверните кронштейн так, чтобы рычаг двигался в нужном направлении, а ролик располагался по центру цепи. Затем вручную прокрутите заднее колесо, наблюдая за прохождением цепи через полный оборот. Она не должна соскакивать с канавки, цепляться за края ролика или заметно менять боковое положение.

Окончательную настройку выполняют с учетом изменения натяжения при ходе подвески. Нельзя оставлять цепь чрезмерно натянутой в наиболее жестком положении: это создает лишнюю нагрузку на привод. Одновременно пружина должна сохранять достаточный ход, чтобы рычаг не упирался в край своего перемещения. После выставления равномерно затяните крепеж, повторно прокрутите колесо и убедитесь, что шарнир перемещается свободно.

Когда требуется проверка или замена

Осмотрите натяжитель при появлении постоянного провисания, постороннего шума, бокового ухода цепи либо следов неравномерного контакта с роликом. Поводом для обслуживания также служат люфт шарнира, ослабление крепления, деформация кронштейна, повреждение пружины и затрудненное вращение ролика. После первых поездок с установленной деталью полезно еще раз проверить положение кронштейна и затяжку крепежа.

Обозначение «универсальный» относится к типу конструкции, но не гарантирует установку на любую модель без проверки. Для уверенного подбора сравните доступное место, способ фиксации, траекторию цепи и рабочий ход рычага с параметрами своей мототехники. Правильно подобранный и выставленный натяжитель поддерживает направление свободной ветви и помогает уменьшить неконтролируемое провисание цепи.
